Разберите сначала картинку: поворот рамки с током в магнитном поле. Тогда легко разобраться с двигателем.

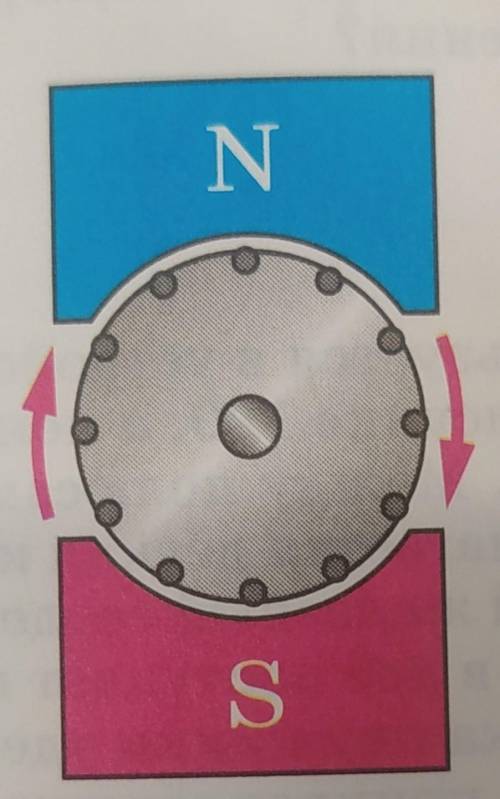

Кружочками по краям якоря отмечены ложбинки, в которые уложены провода (обмотка). Т.к. провода находятся в магнитном поле, то при пропускании тока проводник отклонится.
Направление линий магнитного поля от N к S (от северного полюса к южному). Якорь вращается по часовой стрелке. Это по рисунку.
Разберем, куда направлен ток в верхнем проводнике. По правилу левой руки линии магнитного поля, идущие вниз, входят в ладонь. Проводник отклоняется вправо (большой отогнутый палец), тогда 4 пальца покажут направление тока. К нам.
Соответственно в нижнем проводнике от нас, перпендикулярно плоскости рисунка.
