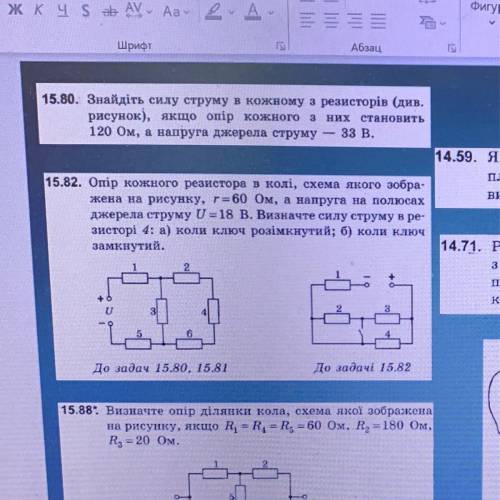

Задача 15.82 опір кожного резистора в колі схема якого зображена на рисунку , r= 60 ом , а напруга на полюсах джерела струму U = 18 В

Ключ замкнутый I4=0.12A,  ключ замкнут I4=0.1A

Объяснение:

При разомкнутом ключе для нахождения тока нужно найти напряжение между резисторами R2 R3.

Находим Rэкв=R1+  (R2+R3)*R4/R2+R3+R4=60+40om=100om,

I=U/Rэкв=18в/100ом=0.18А, U2,3=U4=I*R2,3=0.18*40om=7.2в,

I4=U4/R4om=7.2/60=0.12A.

Замкнули ключ: R3,4=30ом, R2 -закороченый, остаётся R1+R3,4=Rэкв.=60+30=90ом. Тогда I=U/Rэкв=18/90=0.2А,  I3=I4=0.1A
