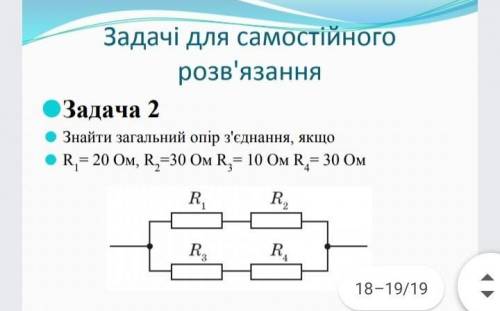

Знайти загальний опір якщо r1=20 ом r2=20 ом r3=10 ом r4= 30 ом​

1)Резисторы R1 и R2, R3 и R4 соединены между собой последовательно

2)А их эквивалентные резисторы R12 и R34 соединены между собой параллельно

Вернемся к 1 строчке с последовательным соединением

В последовательном соединении Ro=R1+R2

Имеем:

R12=R1+R2

R12=20+30=50 Ом

R34=R3+R4

R34=10+30=40 Ом

Далее схема с эквивалентными резисторами (прикрепил)

Вернемся ко 2 строчке

В параллельном соединении 1/Ro=1/R1 +1/R2

Имеем:

1/Ro=1/R12 +1/R34

1/Ro=1/50 + 1/40

1/Ro=40/200 + 50/200

1/Ro=90/200

Ro=200/90

Ro=2.2 Ом
