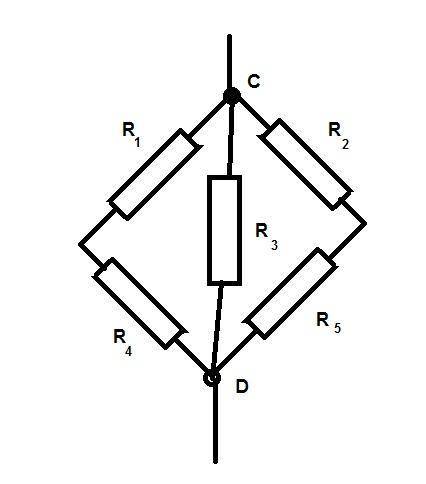

2. Рассмотрите изображение и определите общее сопротивление цепи на участке между точками С и Д если R 1 = 2 Ом, R 2 =5 Ом, R 3 =20 Ом, R 4 =5 Ом , R 5 =10 Ом

A) укажите какие резистры соеденены последовательно
B) расчитайте общее сопротивление цепи

ответ:Общее сопротивление цепи

R=R1+R2 - для последовательного соединения

1/R = 1/R1 + 1/R2 - для параллельного

Решаем пользуясь формулой

//Найдем сопротивление для последовательно соединенных резисторов

R123 = R1+R2+R3 = 4/3 + 4/3 + 4/3 = 4 Ом

//Найдем теперь общее сопротивление пользуясь формулой для параллельного так как 4 резистор подключен параллельно в цепь

//Запишем формулу в общем виде

1/R = 1/R123 + 1/R4 = (R4+R123)/(R4*R123)

R=(R123*R4)/(R123+R4) //Перевернули дробь

R=((4*(4/3))/(4+4/3) = (16/3)/(16/3) = (16/3)*(3/16) = 1 Ом

ответ 1 Ом.

Объяснение: надеюсь правильно

Объяснение:

Схема плохо видна.

Пусть она выглядит так: (См. Приложение)

Последовательно подключены резисторы R₁ и R₄.

R₁₄ = R₁ + R₄ = 2 + 5 = 7 Ом

Последовательно подключены резисторы R₂ и R₅.

R₂₅ = R₂ + R₅ = 5 + 10 = 15 Ом

Теперь все резисторы соединены параллельно, тогда:

1 / R = 1/R₁₄ + 1/R₃ + 1 / R₂₅

1 / R = 1/7 + 1/20 + 1/15 ≈ 0,26

R = 1/0,26 ≈ 4 Ом
