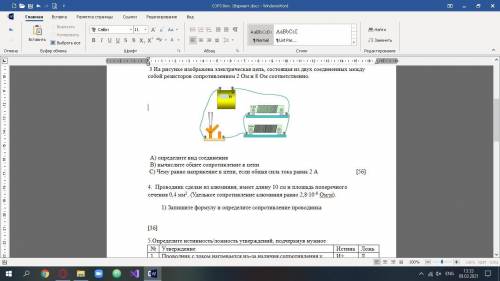

На рисунке изображена электрическая цепь, состоящая из двух соединенных между собой резисторов сопротивлением 2 Ом и 8 Ом соответственно. А) определите вид соединения В) вычислите общее сопротивление в цепи С) Чему равно напряжение в цепи, если общая сила тока равна 2 А
Объяснение:
Дано:
R₁ = 2 Ом
R₂ = 8 Ом
I = 2 A
Вид соединения?
R - ?
U - ?
A)
Вид соединения: параллельное соединение резисторов.
B)
R = R₁·R₂ / (R₁ + R₂)
R = 2·8 / (2 + 8) = 16 / 10 = 1,6 Ом
С)
U = I·R = 2 · 1,6 = 3,2 В
