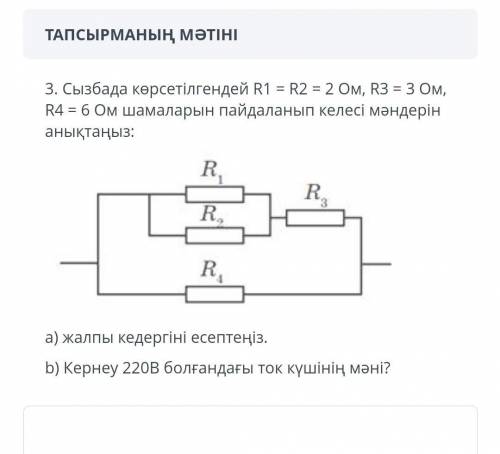

3. Используя значения R1 = R2 = 2 Ом, R3 = 3 Ом, R4 = 6 Ом, определите следующие значения, как показано на диаграмме: a) Рассчитайте полное сопротивление. б) Какое значение тока при 220В?
​

Разобьем вычисление общего сопротивления на 3 этапа:

a и b - индексы, ни на что не влияющие

Ra = 1/(1/R1+1/R2) = 1/(2/2) = 1 (Ом)

Rb = Ra+R3 = 4 (Ом)

R = 1/(1/4+1/6) = 1/(5/12) = 12/5 = 2.2 (Ом)

По закону Ома, I = U/R = 220/2.2 = 100 (А)

Надеюсь, всё правильно, просто сила тока какая-то слишком большая...
