Нарисовать схему управления однофазного двигателя сигнализации. С двумя лампами.вкл.вкл Объяснить.

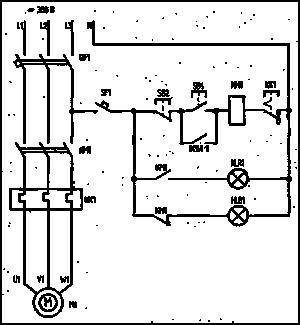

Объяснение:

L1, L2, L3 - фазы питающего 3-х фазного напряжения;

N - нулевой провод;

QF1 - 3-х полюсный автоматический выключаатель (ВА);

SF1 - однополюсный ВА для защиты цепей управления;

KM1 - катушка и контакты контактора;

SB2 - кнопка "Стоп" (красная);

SB2 - кнопка "Пуск" (обычно чёрная);

KK1 - тепловое реле нагрузки;

HLR1 - сигнальная лампа "Включено" (красная);

HLG1 - сигнальная лампа "Отключено" (зелёная);

M - эл/двигатель;

U1, V1, W1 - выводы обмоток эл/двигателя.

P.S. Принцип работы этой схемы управления

эл/двигателем очень широко описан в И-нете

и имеется в видео роликах на YouTube.
