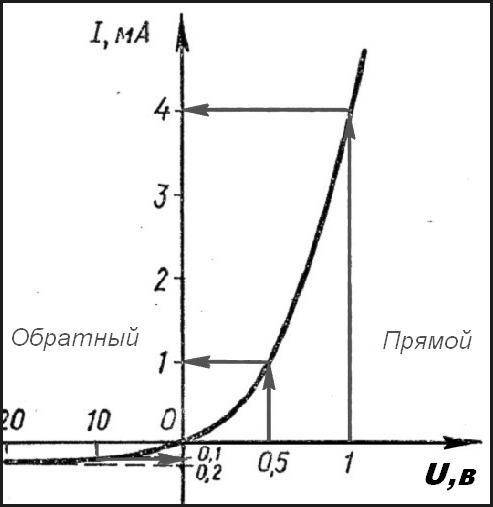

На рисунке дана вольт-амперная характеристика германиевого диода.Указать прямой и обратный переходы.Найти прямой ток при напряжении 1 В и обратный ток при обратном напряжении 10В. Найти сопротивление диода при напряжении 0,5 В и при напряжении равном -10 В

Прямой ток при Uпр=1 B равен Iпр=4 мА.

Обратный ток при Uобр=10 B равен Iобр=0,1 мА.

Определяем сопротивление диода в прямом направоении тока

Uпр=0,5 B => Iпр=0,1 мА=1*10⁻³ A:

Rпр=Uпр/Iпр=0,5÷1*10⁻³=500 Ом.

Определяем сопротивление диода в обратном направлении тока

Uобр=10 B => Iобр=0,1 мА=1*10⁻⁴ А:

Rобр=Uобр/Iобр=10÷1*10⁻⁴=100000 Ом=100 кОм.

Объяснение:
