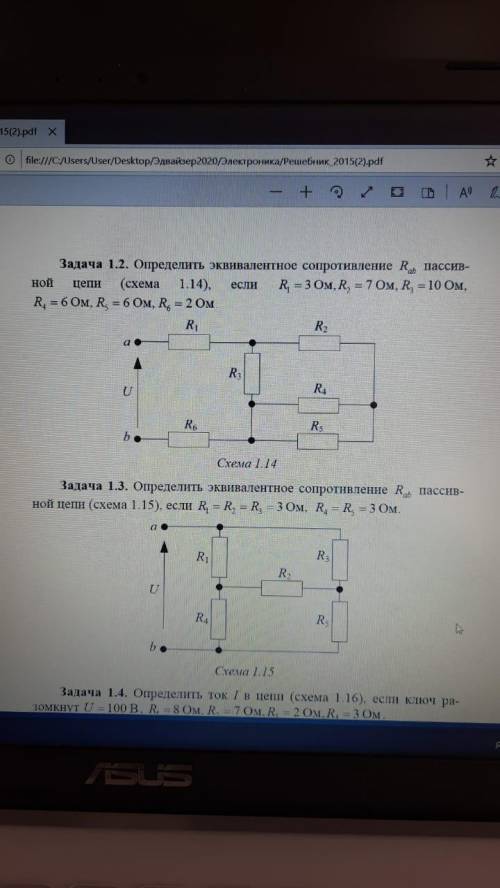

Задача 1.3.Определить эквивалентное сопротивление R ab пассивной цепи (схема 1.15) ,если R1=R2=R3=3 Ом,R4=R5=3 Ом

R1,4=R1+R4=3+3=6 Ом;

R3,5=R3+R5=3+3=6 Ом;

R1,4=R3,5=6 Ом =>

Rэ=R1,4/2=R3,5/2=6/2=3 Ом.

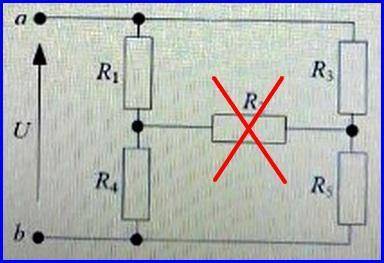

Объяснение:

Так как по условию все резисторы одного номинала,

поэтому выводы резистора R2 находятся под одним

и тем же потенциалом, следовательно ч/з него

ток не протекает и его можно смело удалить

за ненадобностью.
