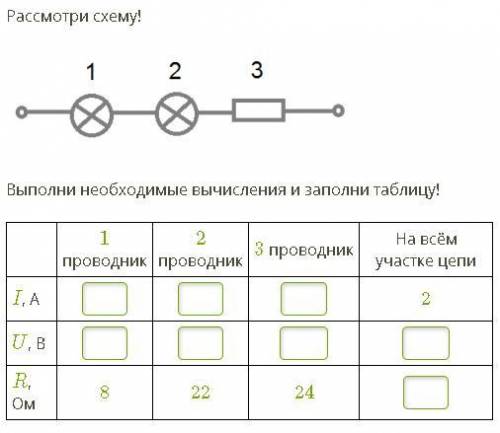

по физике 8класс. Последовательность соединений. ДАЮ

Последовательное соединение.

Rобщ=R1 + R2 + R3=8 + 22 + 24=54 Ом

I=I1=I2=I3=2 А

U1=I*R1=2*8=16 B

U2=I*R2=2*22=44 B

U3=I*R3=2*24=48 B

Uобщ=U1+U2+U3=16+44+48=108 B  или

Uобщ=I*Rобщ=2*54=108 B

          I     1         I      2      I     3     I   вся цепь

I, A     I    2         I      2      I     2     I     2

U, B    I    16        I     44    I    48    I     108

R, Ом I     8         I     22    I    24    I     54
