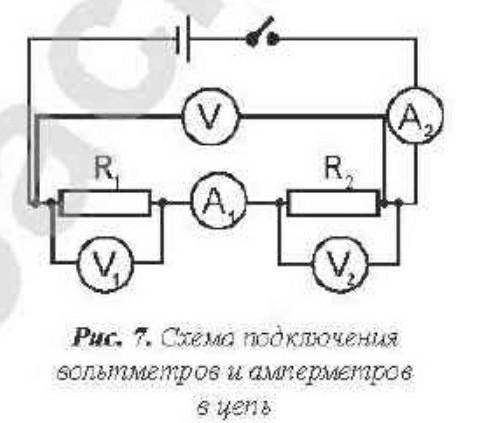

Соберите цепь, схема которой изображена на рисунке 7. Замкните цепь, снимите показания амперметров: I1, I2 и вольтметров U, U1 и U2. Результаты запишите в таблицу. Убедитесь в выполнении законов последовательнотельного соединения проводников I = I1 = I2 ; U = U1+U2. ё. На основании закона Ома рассчитайте сопротивления резисторов R1 и R2, их общее сопротивление R: R1 = U/I1 ; R2 = U/I2 ; R = U/I. Результаты рассчётов внесите в таблицу | U1, B | U2, B | U, B | I1, A| I2, A | R, Ом | R2, Ом | R, Ом |

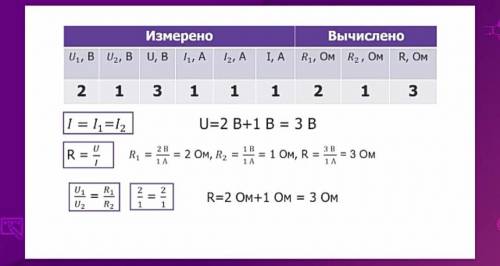

На рисунке изображена таблица и решение, смотрите ниже:
