1. Объяснить возникновение сдвига фаз между током и напряжением при включении в цепь переменного тока следующих нагрузок: омическое сопротивление; конденсатор; катушка индуктивности; все три нагрузки. 2. Как строятся векторные диаграммы для вышеуказанных случаях.
3. Как определяется закон Ома для цепи переменного тока.
4. Что такое эффективное значение тока и напряжения?
5. Как зависит средняя мощность от коэффициента мощности (при какой нагрузке Wmax и Wmin)?
если кратко: 1) каждая производная добавляет сдвиг фазы; 2) диаграмма строится от тока через резистор, а далее - через сдвиг на реактивных элементах; 3) вместо сопротивление - реактивное сопротивление; 4) амплитуда делить на корень из 2; 5) зависит черед сдвиг фаз
Объяснение:

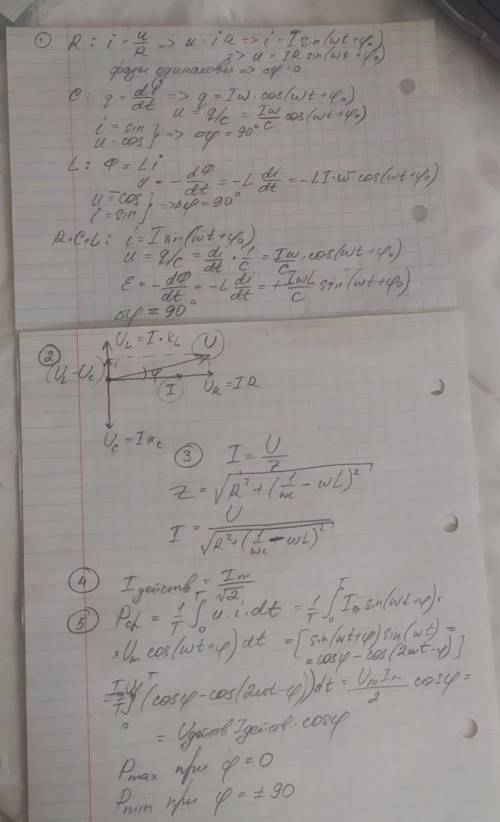

прикрепляю решение фотографией, спрашивай, если что-то непонятно)
