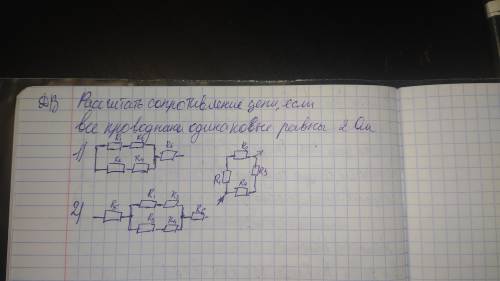

Если параллельно соединены, то общее сопротивление = R1*R2/R1+R2... И тд. Если последовательно (когда друг за дружкой) то общее = R1+R2... и тд. Например, там, где все замкнуты в круг, то все соединены последовательно, значит будет 2+2+2+2. В двух остальных случаях соединён и последовательно и параллельно, часть считается по дному , часть по другому и плюсуется.
Объяснение:
1) R12=R1+R2=2+2=4 Ом
R34=R3+R4=2+2=4 Ом
R1234=R12*R34/(R12+R34)=4*4/(4+4)=2 Ом
R=R1234+R5=2+2=4 Ом
2) R12=R1+R2=2+2=4 Ом
R34=R3+R4=2+2=4 Ом
R1234=R12*R34/(R12+R34)=4*4/(4+4)=2 Ом
R=R1234+R5+R6=2+2+2=6 Ом
3) R12=R1+R2=2+2=4 Ом
R34=R3+R4=2+2=4 Ом
R1234=R12*R34/(R12+R34)=4*4/(4+4)=2 Ом
Если параллельно соединены, то общее сопротивление = R1*R2/R1+R2... И тд. Если последовательно (когда друг за дружкой) то общее = R1+R2... и тд. Например, там, где все замкнуты в круг, то все соединены последовательно, значит будет 2+2+2+2. В двух остальных случаях соединён и последовательно и параллельно, часть считается по дному , часть по другому и плюсуется.
Объяснение:
