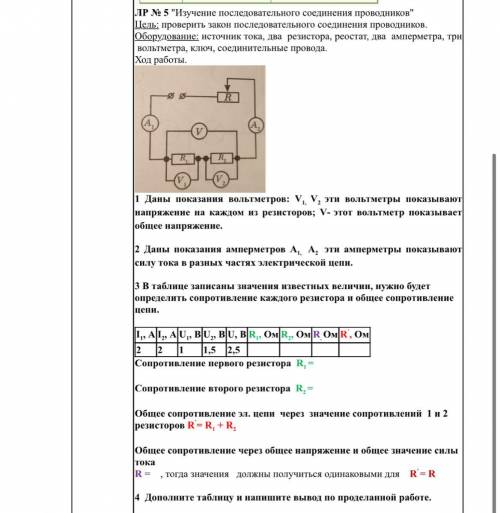

1 Даны показания вольтметров: V1, V2 эти вольтметры показывают напряжение на каждом из резисторов; V- этот вольтметр показывает общее напряжение. 2 Даны показания амперметров А1, А2 эти амперметры показывают силу тока в разных частях электрической цепи.
3 В таблице записаны значения известных величин, нужно будет определить сопротивление каждого резистора и общее сопротивление цепи.
I1, A I2, A U1, B U2, B U, B R1, Ом R2, Ом R, Ом R’, Ом 2 2 1 1,5 2,5
Сопротивление первого резистора R1 =
Сопротивление второго резистора R2 =
Общее сопротивление эл. цепи через значение сопротивлений 1 и 2 резисторов R’= R1 + R2
Общее сопротивление через общее напряжение и общее значение силы тока R = , тогда значения должны получиться одинаковыми для R’ = R
4 Дополните таблицу и напишите вывод по проделанной работе.
