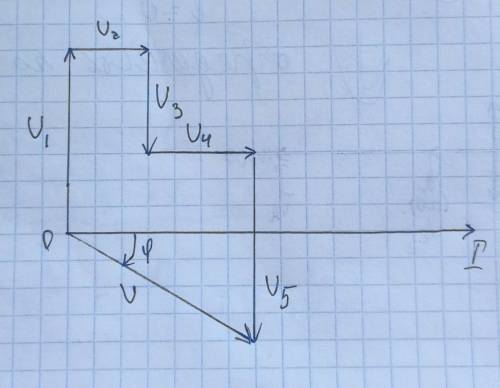

I=2 A U1=16B U2=2B U3=12B U4=6B U5=10B 1) составить цепь переменного тока. 2) найти полное сопротивление цепи. 3) найти напряжение U, приложенное к цепи. 4) Найти угол сдвига фаз. 5) активную, реактивную и полную мощность (P, Q, S) цепи. Осталась одна задача Не получается решить.
Вопрос подразумевает решение задачи, связанной с расчетом параметров цепи переменного тока. Давайте решим задачу шаг за шагом:
1) Для составления цепи переменного тока, нужно соединить все элементы (источник тока и резисторы) в последовательность. В данном случае, в соответствии с предоставленной картинкой, цепь будет выглядеть следующим образом:
источник тока -> R1 -> R2 -> R3 -> R4 -> R5
2) Для нахождения полного сопротивления (R) цепи, необходимо сложить сопротивления всех элементов цепи. В этом случае:
R = R1 + R2 + R3 + R4 + R5
3) Для нахождения напряжение U, приложенное к цепи, нужно знать суммарное напряжение на всех элементах цепи. В данном случае, суммарное напряжение на всех элементах цепи равно:
U = U1 + U2 + U3 + U4 + U5
4) Угол сдвига фаз можно найти, если известны значения активной (P) и реактивной (Q) мощности. В данной задаче эти значения не предоставлены, поэтому угол сдвига фаз невозможно найти.
5) Для нахождения активной (P), реактивной (Q) и полной (S) мощности цепи, нужно использовать формулы:
P = I^2 * R
Q = I^2 * X
S = I^2 * Z
Где X - реактивное сопротивление цепи, а Z - импеданс (комплексное сопротивление) цепи.
Однако, в данной задаче не предоставлено значение реактивного сопротивления и импеданса цепи, поэтому активную, реактивную и полную мощность найти невозможно.
В итоге, мы можем составить цепь переменного тока с заданными элементами, найти полное сопротивление цепи и напряжение U, приложенное к цепи. Однако, значения угла сдвига фаз и активной, реактивной и полной мощности не могут быть найдены из-за отсутствия необходимых данных.
