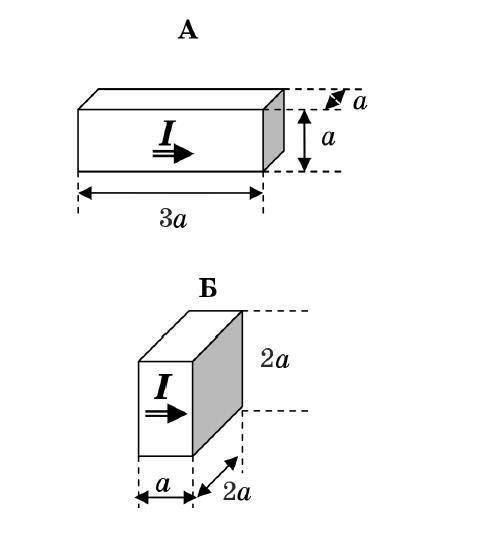

с полным решением Для обеспечения электрического контакта между движущейся деталью электродвигателя и неподвижным токоподводящим устройством используются вставки А и Б из графита прямоугольной формы (см. рис. ). Во сколько раз отличаются электрические сопротивления вставок, если ток протекает по ним слева направо и распределен равномерно по поперечному сечению?
Объяснение:
вставка 1
R1 = ro*l1/S1 = ro*3a/a^2 = 3*ro/a
вставка 2
R2 = ro*l2/S2 = ro*a/(4a^2) = (1/4)*ro/a
R1/R2 = 3*4 = 12 - сопротивление первой вставки в 12 раз больше чем второй
