Лабораторная работа №5.
Проверка закона Ома для участка цепи.

Цель работы: измерение силы тока, напряжения, сопротивления на участке цепи.
Оборудование: вольтметр, амперметр, ключ, резистор, реостат, провода.
Хoд работы:
Рассмотрите шкалы амперметра и вольтметра; определите цену одного деления.

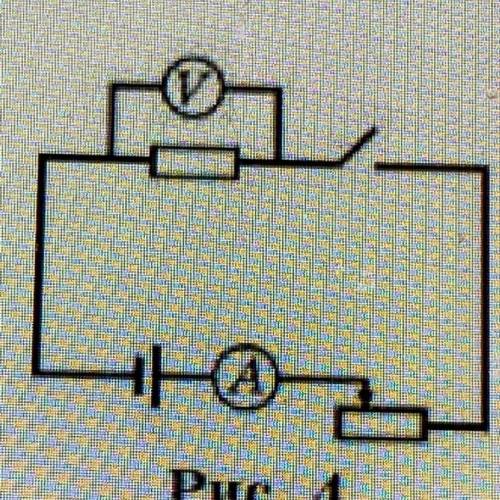

Соберите электрическую цепь по схеме, показанной на рис. 191.
Замкните цепь.

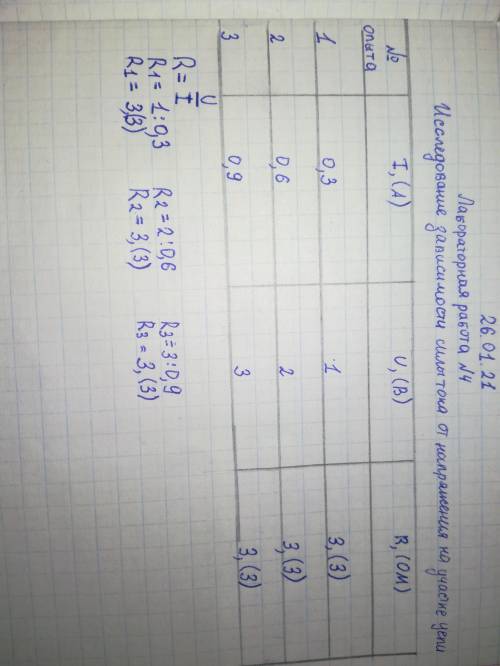

Запишите показания приборов в таблицу, постепенно увеличивая силу тока и напряжение в цепи.
№ п/п
I, A
U, B
R, Ом

Используя закон Ома, вычислите сопротивление резистора.

Результаты вычислений занесите в таблицу.

Сделать вывод.

Задание. По результатам измерений постройте график зависимости силы тока от напряжения и охарактеризуйте эту функцию.
