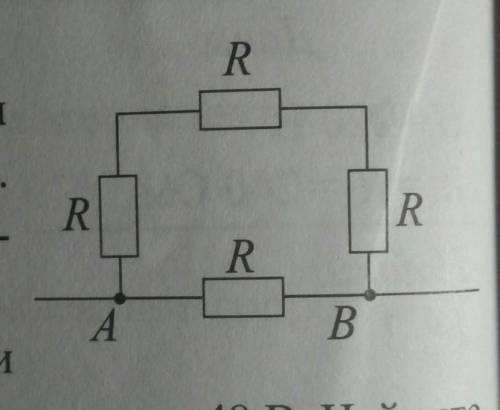

Вычислите общее сопротивление между точками А и В электрической цепи, изображенной на рисунке. Электрическое сопротивление каждого резистора рав- но 4 Ом.
Для вычисления общего сопротивления между точками А и В электрической цепи, необходимо применить закон ома и применить параллельное соединение резисторов.
На рисунке изображено параллельное соединение трех резисторов. Для этого соединения справедливо следующее правило: обратное значение общего сопротивления равно сумме обратных значений сопротивлений каждого резистора.
Обозначим сопротивление каждого резистора как R.
Таким образом, обратное значение общего сопротивления (1/R_total) равно сумме обратных значений сопротивлений каждого резистора:
1/R_total = 1/R + 1/R + 1/R
Поскольку у нас есть три резистора с одинаковыми сопротивлениями, можно записать следующее:
1/R_total = 1/R + 1/R + 1/R = 3/R
Теперь можно выразить общее сопротивление R_total, поменяв стороны в нашем уравнении:
R_total = R/3
Подставляя значение сопротивления каждого резистора (4 Ом) вместо R, мы найдем общее сопротивление между точками А и В:
R_total = 4 Ом / 3 = 1.33 Ом
Таким образом, общее сопротивление между точками А и В электрической цепи равно 1.33 Ом.
