Дана электрическая цепь. По первому закону Кирхгофа для узла (а)
составлено первое уравнение системы, два других уравнения составлены по
второму закону Кирхгофа для
элементарных контуров I и II.
Система уравнений:
I1 - I3 -I4 = 0,
I1*(R1+R2)+I3*R3 = E1
I3*R3-I4*R4 = -E4
Найдите токи
I1,I2,I4, если
Е1 = 20 В, Е4 = 40 В, R1 = 5 Ом,
R2 = 1 Ом, R3 = 4 Ом, R4 = 3 Ом.

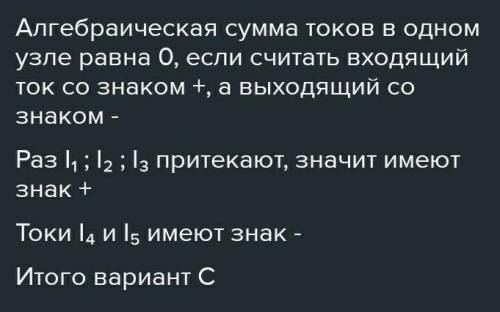

ответ на фото
Объяснение:
.....................
