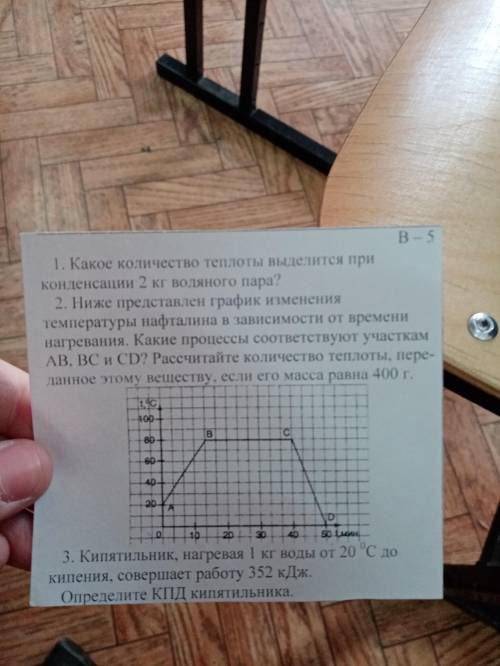

№2. По графику АВ - нагревание твердого нафталина до температуры плавления, в т.В началось плавление, в т.С началось охлаждение твердого нафталина, причем температура окружающей среды понизилась, остывание идет быстрее. В середине отрезка ВС подача тепла ПРЕКРАТИЛАСЬ и часть или весь растаявший нафталин стал отвердевать. Иначе в т.С он бы не смог остывать. Нагревание шло только 26,6 минуты.
АВ - нагревание твердого нафталина.
От т.В графика до середины ВС - плавление нафталина.
Далее до т.С - отвердевание расплавившегося нафталина.
СД - охлаждение твердого нафталина.
Можно рассчитать тепло, полученное на участке АВ, столько же тепла (время нагревания и плавления одинаковы) получил нафталин при плавлении.
№2. По графику АВ - нагревание твердого нафталина до температуры плавления, в т.В началось плавление, в т.С началось охлаждение твердого нафталина, причем температура окружающей среды понизилась, остывание идет быстрее. В середине отрезка ВС подача тепла ПРЕКРАТИЛАСЬ и часть или весь растаявший нафталин стал отвердевать. Иначе в т.С он бы не смог остывать. Нагревание шло только 26,6 минуты.
АВ - нагревание твердого нафталина.
От т.В графика до середины ВС - плавление нафталина.
Далее до т.С - отвердевание расплавившегося нафталина.
СД - охлаждение твердого нафталина.
Можно рассчитать тепло, полученное на участке АВ, столько же тепла (время нагревания и плавления одинаковы) получил нафталин при плавлении.
Q=2*c(нафт)*m*(80-20)=2 * 150 000 * 0,4 * 60=7200 000 Дж=7,2 МДж.
№1 Q=L*m=2,3 МДж/кг * 2 кг=4,6 МДж.
№3 КПД=Q/A=c*m*(100-20)/A=4200 * 1 * 80 / 352 000=
42*8/352=336/352=0,95454...=95,5 %. (многовато, обычно около 60%).
