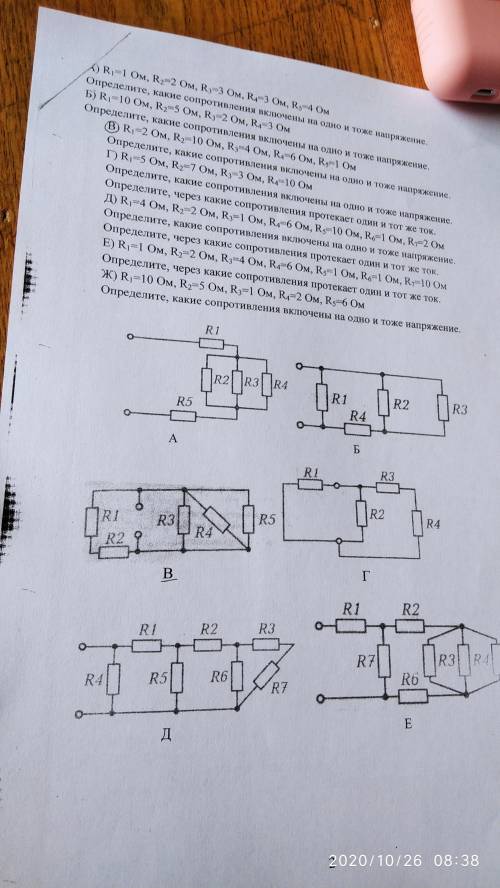

Г) R1=5 Ом, R2=7 Ом,R3=3 Ом,R4=10 Ом Определите какие сопротивления включены на одно и тоже напряжение. Определите через какие сопротивления протекает один и тот же ток.
Для определения, какие сопротивления включены на одно и тоже напряжение, необходимо найти параллельные ветви в данной схеме.
На данном рисунке видно, что сопротивления R1 и R2 соединены параллельно, так как они имеют общие концы, а концы R3 и R4 - разные.
Теперь рассмотрим вторую часть вопроса - через какие сопротивления протекает один и тот же ток. Для этого найдем последовательные ветви в схеме.
Сопротивления R3 и R4 соединены последовательно, так как с тока, протекающего через R3, этот же ток проходит через R4.
Таким образом, сопротивления R1 и R2 включены на одно и тоже напряжение, а сопротивления R3 и R4 протекает один и тот же ток.
Пошаговое решение:
1. Найдем параллельное сопротивление R1 и R2.
Для этого воспользуемся формулой для резисторов, соединенных параллельно:
1/Rпар = 1/R1 + 1/R2
Подставим значения:
1/Rпар = 1/5 + 1/7
Получаем:
1/Rпар = 7/35 + 5/35 = 12/35
Инвертируем полученное значение, чтобы найти параллельное сопротивление:
Rпар = 35/12 ≈ 2.92 Ом
2. Теперь найдем последовательное сопротивление R3 и R4.
Для этого просто складываем значения:
Rсум = R3 + R4 = 3 + 10 = 13 Ом
Таким образом, сопротивление Rпар (приблизительно 2.92 Ом) включено на одно и тоже напряжение, а сопротивление Rсум (13 Ом) протекает один и тот же ток.
