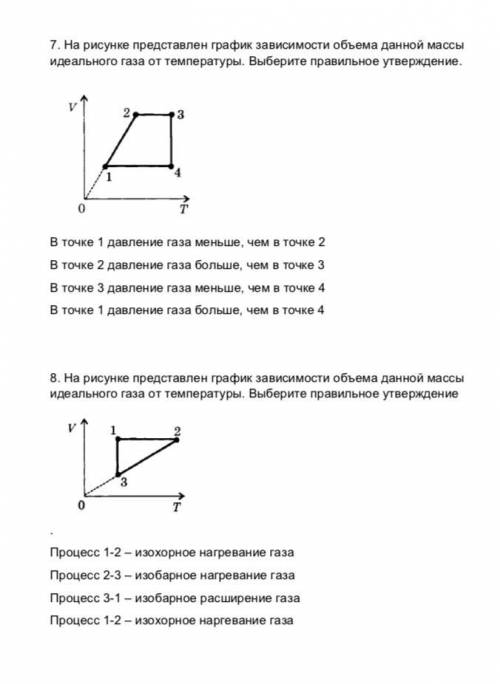

С ФИЗИКОЙ , 10 КЛАСС, графики изопроцессов. 7. На рисунке представлен график зависимости объема данной массы идеального газа от температуры. Выберите правильное утверждение.
1. В точке 1 давление газа меньше, чем в точке
2 В точке 2 давление газа больше, чем в точке
3 В точке 3 давление газа меньше, чем в точке
4 В точке 1 давление газа больше, чем в точке 4
8. На рисунке представлен график зависимости объема данной массы идеального газа от температуры. Выберите правильное утверждение:
Изотермический процесс – процесс, который протекает при постоянной температуре. Закон, который описывает этот процесс, называется закон Бойля – Мариотта: в ходе изотермического процесса произведение давления газа на его объем остается постоянным.
Можно также записать, что:
Теперь перейдем к графикам данного изопроцесса – вообще, нужно отметить, что принято строить графики в трех видах координат (см. рис. 1).
Рис. 1. Изотермический процесс
Проще всего изотерма будет выглядеть в координатах и . В самом деле, если температура не изменяется, то это прямая, перпендикулярная оси T. Вспомним, что в законе Бойля-Мариотта:
Она похожа на график функции (гипербола). Каждая изотерма отвечает определенному значению температуры, то есть на каждой точке данной гиперболы можно сказать, что с газом что-то происходило, но температура при этом не менялась. Заметим, чем выше температура, тем выше лежит гипербола на диаграмме (см. рис. 2).
Изотермический процесс – процесс, который протекает при постоянной температуре. Закон, который описывает этот процесс, называется закон Бойля – Мариотта: в ходе изотермического процесса произведение давления газа на его объем остается постоянным.
Можно также записать, что:
Теперь перейдем к графикам данного изопроцесса – вообще, нужно отметить, что принято строить графики в трех видах координат (см. рис. 1).
Рис. 1. Изотермический процесс
Проще всего изотерма будет выглядеть в координатах и . В самом деле, если температура не изменяется, то это прямая, перпендикулярная оси T. Вспомним, что в законе Бойля-Мариотта:
Она похожа на график функции (гипербола). Каждая изотерма отвечает определенному значению температуры, то есть на каждой точке данной гиперболы можно сказать, что с газом что-то происходило, но температура при этом не менялась. Заметим, чем выше температура, тем выше лежит гипербола на диаграмме (см. рис. 2).
Рис. 2. Гиперболы при разных температурах
Объяснение:
