три аккумулятора с разными эдс(E1, E2, E3) и равными внутренними сопротивоениями соединены параллельно. нарисовать схему и составить необходимые уравнения для определения токов в ветвях.​

Объяснение:

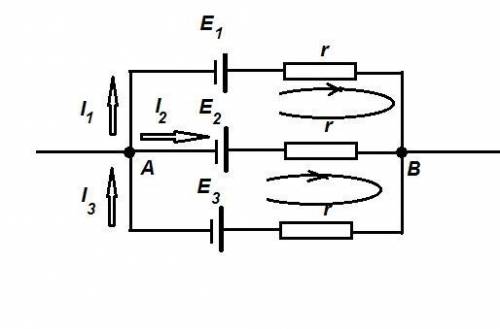

Сделаем чертеж.

Поскольку 2 узла, то можно составить одно уравнение токов по I закону Кирхгофа :

I₁ + I₂ - I₃ = 0

И два уравнения по II закону Кирхгофа:

I₁·r - I₂·r = E₁ - E₂

I₂·r + I₃·r = E₂ - E₃
