Объяснение:
1)
Заменяем распределенную нагрузку q силой F₁:
F₁ = q·4 = 3·4 = 12 кН
Точка приложения этой силы 2 м от точки А
2)
Силу F разложим на 2 составляющие :
Fx = F·sin 20° = 10·0,342 ≈ 3,4 кН
F₂ = Fy = F·cos 20° = 10·0,94 = 9,4 кН
3)

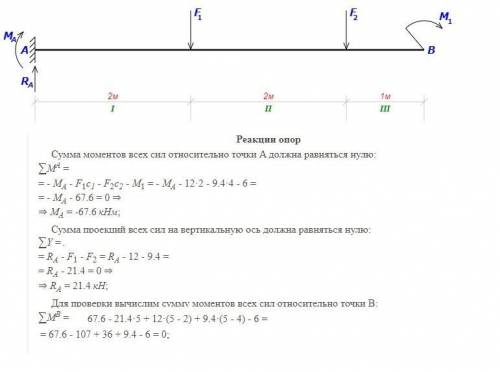

Делаем чертеж.
Проводим вычисления:
