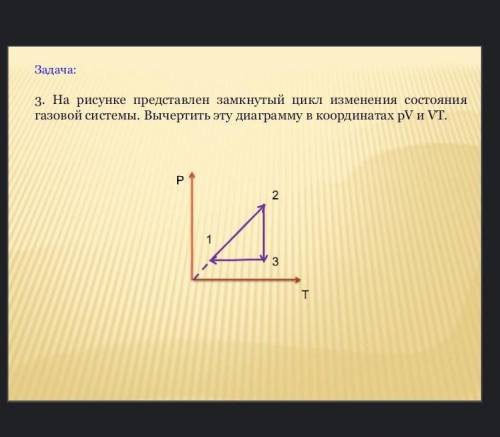

Добрый день! Для начала, давай разберемся, что такое координаты pv и vt.
Координаты pv (давление-объем) используются для описания изменения состояния газовой системы в зависимости от давления и объема газа. Координаты vt (объем-температура) также используются для описания изменения состояния газа, но в зависимости от объема и температуры.
Теперь перейдем к учертанию диаграммы в координатах pv и vt. Для этого нам понадобятся следующие шаги:
1. Разделим рисунок на две части: pv и vt.
2. Начнем с координат pv. На оси p (давление) отложим значения, соответствующие вершинам цикла (например, точка 1, точка 2, точка 3 и так далее). На оси v (объем) отложим значения, соответствующие объемам газа в каждой точке цикла. Под каждой точкой напишем соответствующие давление и объем.
3. После учертания точек, соединим их прямыми линиями, чтобы обозначить изменение состояния системы газа. Каждый отрезок прямой будет соединять две соседние точки, включая последнюю точку, которая связывается с первой точкой цикла.
4. Теперь перейдем к координатам vt. На оси v (объем) отложим значения, соответствующие вершинам цикла. На оси t (температура) отложим значения, соответствующие температурам газа в каждой точке цикла. Под каждой точкой напишем соответствующий объем и температуру.
5. После учертания точек, соединим их прямыми линиями, чтобы обозначить изменение состояния системы газа. Каждый отрезок прямой будет соединять две соседние точки, включая последнюю точку, которая связывается с первой точкой цикла.
В результате, у нас должна получиться диаграмма в координатах pv и vt, которая наглядно покажет изменение состояния газовой системы в цикле.
Помните, что при учертании диаграммы важно следовать шагам по порядку и использовать правильные значения для каждой координаты.
