26.06.2020 20:25 •  Физика

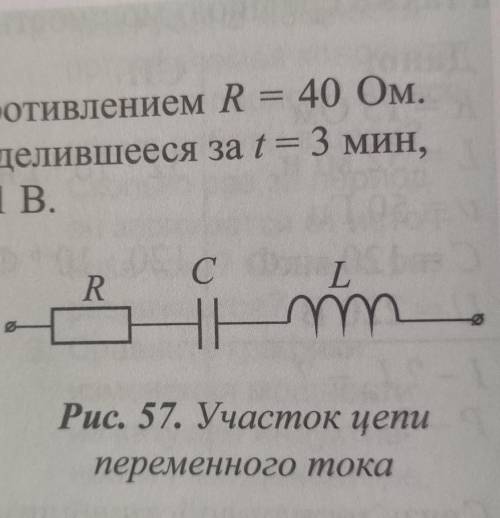

На рисунке 57 изображена схема участка цепи переменного тока, состоящей из конденсатора, катушки и резистора, сопротивления которых равны: R = 3 Ом, Х = 6 Ом, Х = 2 Ом.

а) Постройте треугольник сопротивлений.
б) Определите полное сопротивление цепи.
в) Определите коэффициент мощности.​


На рисунке 57 изображена схема участка цепи переменного тока, состоящей из конденсатора, катушки и р

Ответ:
fogive
fogive
11.11.2020 18:55

Z = 5 Ом

сos(фи) = 0.6

Объяснение:

Z = под корнем R² + ( Xl - Xc)² = под корнем 9 + (6-2)² = 5 Ом

cos (фи) = прилежащее / гипотенуза = 3:5 = 0.6

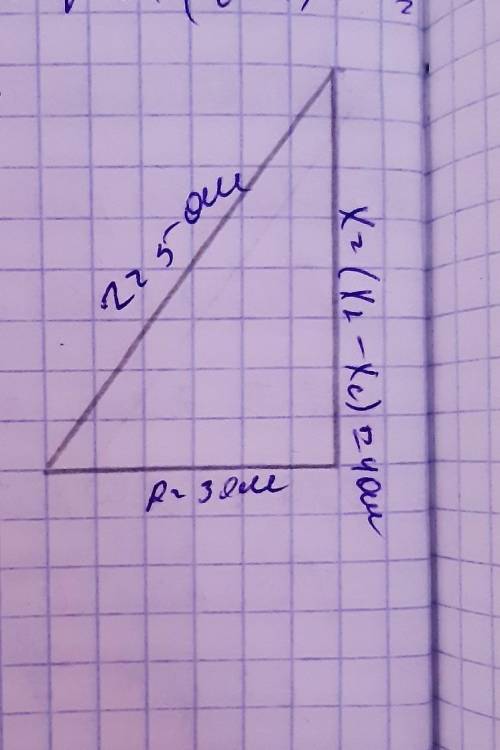

график на фото


На рисунке 57 изображена схема участка цепи переменного тока, состоящей из конденсатора, катушки и р
