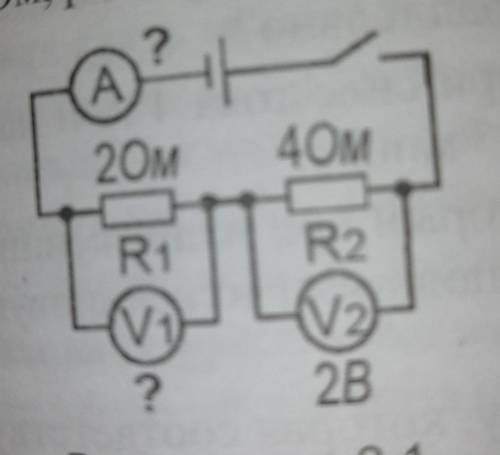

Нам известно падение напряжения на резисторе R₂, значит мы можем посчитать протекающий через него (а заодно и через остальные элементы последовательной цепи) ток:
А
Таким образом, амперметр покажет 0,5 А. Зная ток, легко найти показания вольтметра V₁, они совпадут с падением напряжения на резисторе R₁:
0,5 А
1 В
Объяснение:
Нам известно падение напряжения на резисторе R₂, значит мы можем посчитать протекающий через него (а заодно и через остальные элементы последовательной цепи) ток:
Таким образом, амперметр покажет 0,5 А. Зная ток, легко найти показания вольтметра V₁, они совпадут с падением напряжения на резисторе R₁:
