Определите разность потенциалов φ A − φ B между точками A и B участка электрической цепи. I=10 мА, E=4,5 В, r=40 Ом, R=100 Ом. ответ выразите в вольтах, округлите до десятых.

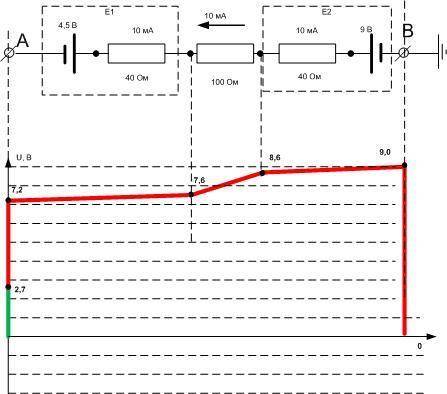

Нарисуем схему с учетом внутренних сопротивлений источников.
Построим потенциальную диаграмму, приняв (условно), что потенциал т. В равен 0.
В точках, где расположены источники ЭДС, потенциал меняется скачком на величину ЭДС (увеличивается, если направление обхода совпадает с направлением увеличения ЭДС).
На участках с пассивными элементами (резисторы):
если обход участка цепи совпадает с направлением тока, то потенциал снижается на величину I*R (т.к. ток течет от точки с большим потенциало к точке с меньшим).
φ_b-φ_a=2,7 В
Объяснение:
Нарисуем схему с учетом внутренних сопротивлений источников.
Построим потенциальную диаграмму, приняв (условно), что потенциал т. В равен 0.
В точках, где расположены источники ЭДС, потенциал меняется скачком на величину ЭДС (увеличивается, если направление обхода совпадает с направлением увеличения ЭДС).
На участках с пассивными элементами (резисторы):
если обход участка цепи совпадает с направлением тока, то потенциал снижается на величину I*R (т.к. ток течет от точки с большим потенциало к точке с меньшим).
