Определите сопротивление бесконечной цепи между точками A и B, если сопротивление каждой проволочки, соединяющей узлы, равно 1 Ом. ответ выразите в омах, округлите до десятых.

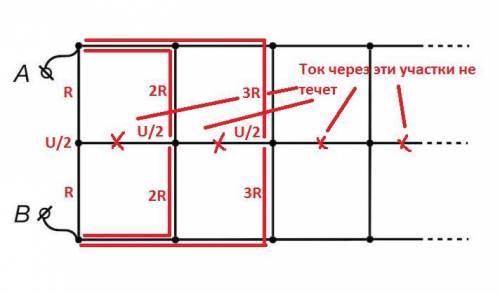

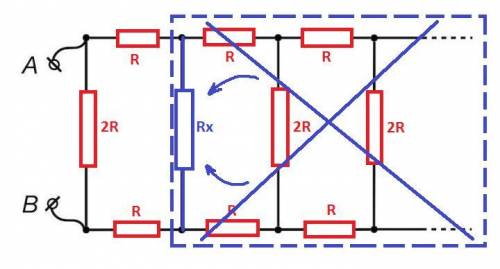

Обратим внимание на то, что потенциалы центральных узлов одинаковы. Действительно, по каждую сторону от узла находится одно и то же сопротивление, значит в узле напряжение делится пополам (см. рисунок). Перемычки можно исключить. Получившаяся цепь уже проще. Отбросим бесконечную часть цепи, заменив ее на Rx, очевидно, что и сопротивление всей цепи будет равно Rx, ведь отбрасывание одного повторяющегося участка от бесконечной цепи не изменит ее сопротивления, опираясь на это, составим уравнение:
Или, с учетом данных задачи:
Решаем полученное квадратное уравнение:
Ом
- не подходит
Таким образом, сопротивление представленной на рисунке бесконечной цепи 1,2 Ом.
1,2 Ом
Объяснение:
Обратим внимание на то, что потенциалы центральных узлов одинаковы. Действительно, по каждую сторону от узла находится одно и то же сопротивление, значит в узле напряжение делится пополам (см. рисунок). Перемычки можно исключить. Получившаяся цепь уже проще. Отбросим бесконечную часть цепи, заменив ее на Rx, очевидно, что и сопротивление всей цепи будет равно Rx, ведь отбрасывание одного повторяющегося участка от бесконечной цепи не изменит ее сопротивления, опираясь на это, составим уравнение:
Или, с учетом данных задачи:
Решаем полученное квадратное уравнение:
Таким образом, сопротивление представленной на рисунке бесконечной цепи 1,2 Ом.
