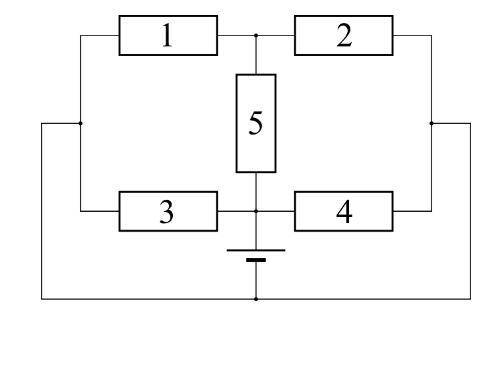

На рисунке изображена схема электрической цепи, в которой все резисторы имеют одинаковое сопротивление, а батарейка идеальная. Напряжение на выводах батарейки U=9 В, сопротивление каждого резистора R=800 Ом. Определите силу тока, текущего через батарейку. ответ дайте в миллиамперах, округлив до целого числа.
30 мА
Объяснение:

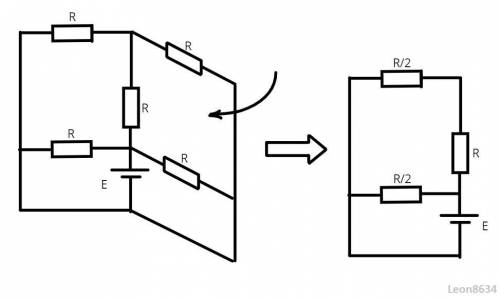

Преобразуем указанную схему "сложив" ее вдоль резистора 5 (см. рисунок). Получившаяся схема является простейшей, ее сопротивление:
Искомая сила тока:
