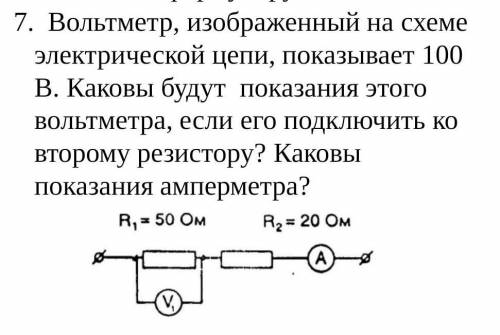

Вольтметр, изображенный на схеме электрической цепи, показывает 100 В. Каковы будут показания этого вольтметра, если его подключить ко второму резистору? Каковы показания амперметра?
Добрый день! Давайте рассмотрим данную схему электрической цепи и попробуем найти ответы на вопросы.
Перед нами представлена схема электрической цепи, где есть источник напряжения (обозначен знаком "+") и два резистора (обозначены зигзагами).
На схеме изображен вольтметр, который подключен ко второму резистору (обозначен стрелкой вольтметра). Известно, что вольтметр показывает напряжение в этой части цепи и его показания составляют 100 В.
Теперь нам нужно понять, как изменятся показания вольтметра, если его подключить ко второму резистору.
В данной цепи вольтметр и резисторы соединены последовательно. В такой цепи показания вольтметра равны напряжению на резисторе, к которому он подключен.
Таким образом, если мы подключим вольтметр ко второму резистору, то его показания будут равны напряжению на этом резисторе.
Подключение вольтметра к резистору не влияет на его показания, поэтому показания вольтметра останутся такими же - 100 В.
Теперь давайте рассмотрим показания амперметра. Амперметр изображен на схеме и подключен параллельно второму резистору (обозначено стрелкой амперметра).
В данной цепи амперметр показывает силу тока, который протекает в той части цепи, где он расположен.
В параллельных цепях сопротивление электрической цепи уменьшается, и сила тока увеличивается по сравнению с цепью без амперметра.
Таким образом, если амперметр подключен параллельно второму резистору, его показания будут показывать силу тока, который протекает через второй резистор.
Однако, для ответа на этот вопрос недостаточно информации о сопротивлении источника напряжения и резисторов в цепи, поэтому мы не можем точно сказать, каковы будут показания амперметра.
Все зависит от значений этих величин.
Надеюсь, что мой ответ был понятен вам. Если у вас возникнут еще вопросы, не стесняйтесь задавать!
