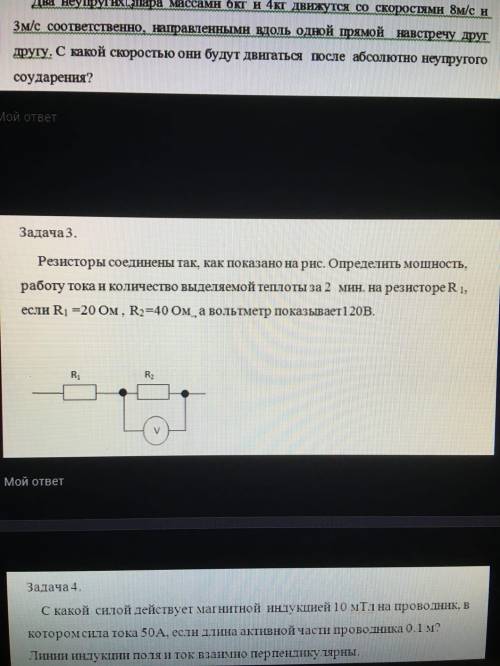

резисторы соединены так как показано на рисунке определить мощность, работу тока и количество выделяемой теплоты за 2 мин на резисторе R₁, если R₁ = 20 OM, R₂ = 40 OM, а вольтметр показывает 120B
Резисторы соединены последовательно, а вольтметр подключается паралельно к участку цепи, на котором мы хотим определить напряжение. Как мы видим из рисунка, вольтметр подключен паралельно только ко второму резистору. Зная величину, которую показывает вольтметр и сопротивление резистора, мы сможем найти силу тока на этом участке цепи -> I=U/R2, то есть I=120/40 -> I=3 Ампера
Так как эти резисторы соединены последовательно сила тока в них будет равна: I1=I2=I=3 А.
А общее напряжение в цепи будет равно сумме напряжений на резисторах 1 и 2, то есть: U=U1+U2. U2 нам известно изусловия, а U1 легко находится с закона Ома: R1×I1=U1 -> 20×3=60 Вольт.
Теперь находим общее напряжение:
120+60=180 Вольт.
Вспоминам закон Джоуля-Ленца: A=Q=IUt
Переводим время в СИ. 2 минуты = 120 секунд и получаем следущее:
А=Q=64800 Дж=64,8 кДж
P=540 Вт
Объяснение:
Резисторы соединены последовательно, а вольтметр подключается паралельно к участку цепи, на котором мы хотим определить напряжение. Как мы видим из рисунка, вольтметр подключен паралельно только ко второму резистору. Зная величину, которую показывает вольтметр и сопротивление резистора, мы сможем найти силу тока на этом участке цепи -> I=U/R2, то есть I=120/40 -> I=3 Ампера
Так как эти резисторы соединены последовательно сила тока в них будет равна: I1=I2=I=3 А.
А общее напряжение в цепи будет равно сумме напряжений на резисторах 1 и 2, то есть: U=U1+U2. U2 нам известно изусловия, а U1 легко находится с закона Ома: R1×I1=U1 -> 20×3=60 Вольт.
Теперь находим общее напряжение:
120+60=180 Вольт.
Вспоминам закон Джоуля-Ленца: A=Q=IUt
Переводим время в СИ. 2 минуты = 120 секунд и получаем следущее:
А=Q=3×180×120=64800 Дж
Мощность: P=A/t
P=540 Вт
