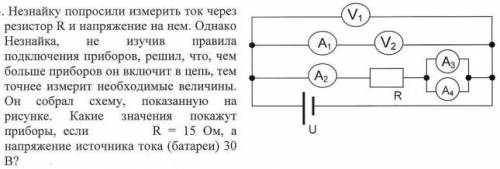

V1 подключен параллельно батарее, поэтому покажет напряжение на ней (30 В).
V2 также подключен параллельно батарее, только последовательно с амперметром А1. Т.к. сопротивление амперметра пренебрежимо мало, он не будет влиять на показания V2.
А1 покажет ток, протикающий через вольтметр V2. Учитывая то, что у идеального вольтметра внутреннее сопротивление бесконечно, а у реального очень велико, то ток через А1 практически не течет. Будем считать его равным 0 А.
А1 покажет ток, протекающий через R и параллельно соединённые А3 и А4. Этот ток равен
I-U/R=30/15=2А
Если предположить, что внутреннее сопротивление амперметров А3 и А4 абсолютно одинаково, то ток данной цепи разделится между ними поровну, т.е. А3 и А4 покажут по 1 А.
V1=30 В.
V2=30 В.
А1=0 А.
А2=2 А.
А3=1 А.
А4=1 А.
Объяснение:
V1 подключен параллельно батарее, поэтому покажет напряжение на ней (30 В).
V2 также подключен параллельно батарее, только последовательно с амперметром А1. Т.к. сопротивление амперметра пренебрежимо мало, он не будет влиять на показания V2.
А1 покажет ток, протикающий через вольтметр V2. Учитывая то, что у идеального вольтметра внутреннее сопротивление бесконечно, а у реального очень велико, то ток через А1 практически не течет. Будем считать его равным 0 А.
А1 покажет ток, протекающий через R и параллельно соединённые А3 и А4. Этот ток равен
I-U/R=30/15=2А
Если предположить, что внутреннее сопротивление амперметров А3 и А4 абсолютно одинаково, то ток данной цепи разделится между ними поровну, т.е. А3 и А4 покажут по 1 А.
