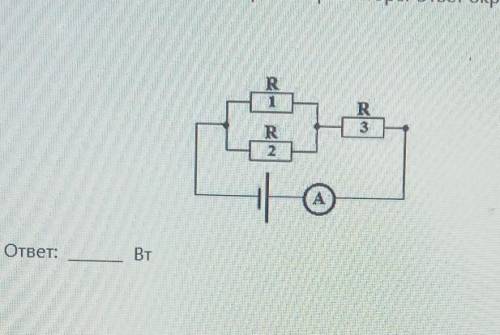

В электрической среде все резисторы одинаковы (каждый обладает сопротивлением 10 Ом),ЭДС источника равна 24 В,внутренее сопротивление источника 1 Ом. Внутренее сопротивление амперметра равно 1 Ом. Определите мощность , которая выделяется на третьем резисторе. ответ округлите до целых.
Объяснение:
R1=R2=R3=10 Ом
E= 24 В
r= 1 Ом
r1= 1 Ом.
P3=?
общее сопротивление цепи
R12 = R1 / 2
Rob= (R1/2) + R3 + r+ r1 = (10/2) +10+1+1 = 17 Ом
Найдем ток в 3 резисторе
I3 = E/Rob = 24/17 == 1.41 A
мощность , которая выделяется на третьем резисторе
P3=(I3^2)*R3 = 1.41^2 * 10 ==20 Ватт
