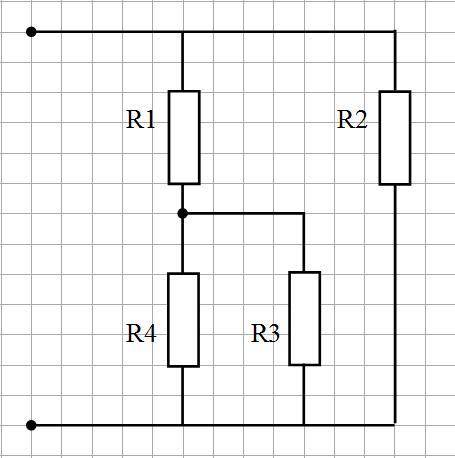

Розрахувати еквівалентну опір, якщо R1=2 Ом, R2=4 Ом, R3=4 Ом, R4=4 Ом

Резисторы R₃ и R₄ соединены параллельно:

       R₃₄ = R₃R₄/(R₃+R₄) = 16 : 8 = 2 (Ом)

Резистор R₁ и группа R₃₄ соединены последовательно:

       R₁₃₄ = R₁ + R₃₄ = 2 + 2 = 4 (Ом)

Резистор R₂ и группа R₁₃₄ соединены параллельно.

Общее сопротивление цепи:

       R = R₂R₁₃₄/(R₂+R₁₃₄) = 4 · 4 : 8 = 2 (Ом)

R³⁴=R³×R⁴/R³+R⁴= 16/8=2 Ом

R¹³⁴= R¹+R³⁴= 2+2= 4 Ом

R= R²×R¹³⁴/R²+R¹³⁴= 16/8=2 Ом
