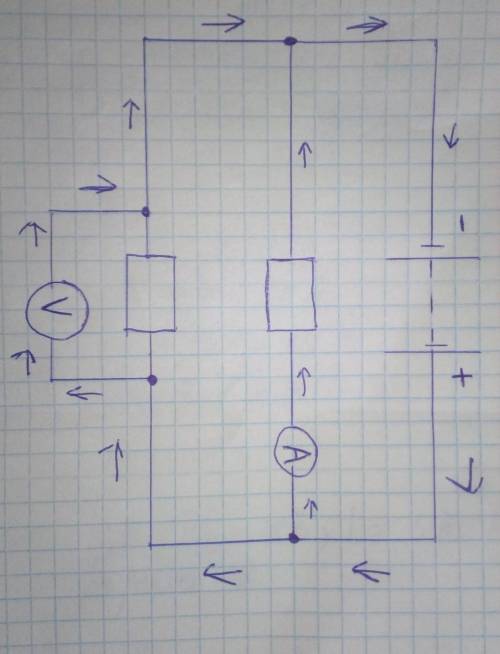

До джерела струму підключили два резистори, з’єднавши їх паралельно. Опір резисторів відповідно 3Ом і 2Ом. Амперметр на першому резисторі показує 2А. Визначити силу струму та напругу на другому резисторі, загальний опір на ділянці кола. Намалювати схему електричного кола, показати напрямок струму.
I ² = 2 A
U = 2,4 B
R = 1,2 Oм
Объяснение:
Дано : | I¹ = I² | I¹ = I² ; I2 = 2A
R¹= 3 Ом | R = R¹*R² ÷| R = 2*3 ÷
R²= 2 Ом | R¹+R². | 2+3 =1,2Ом
I = 2 A | U = I*R | U= 2*1,2 = 2,4B
-------------------| |
I² = ? | |
U = ? | |
R = ? | |
