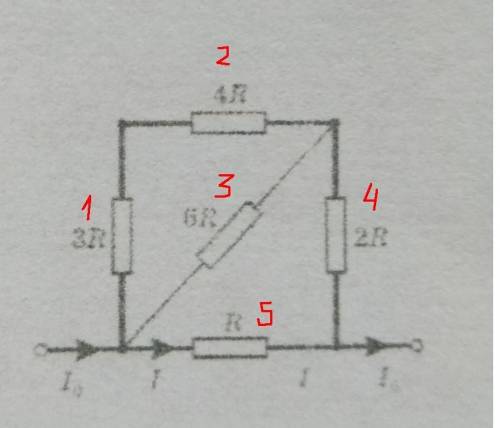

данный участок цепи (див.рисунок). найдите силу тока в r, если сила тока в неразветвленной участке цепи i0 = 1,2a

I5= 1.05 A

Объяснение:

найдем эквиваленты сопротивлений

r12=R1+R2=4+3=7R

r123=r12*R3 / (r12+R3)=7*6 / (7+6) = R*42/13

r1234= r123+R4= R*(42+26) / 13 =R*5.23

Сила тока в неразветвленной части

I=I4+I5

Напряжение одинаково

U5=Ur1234

U5=I5*R5

U1234=I4*r1234

I5*R5 = I4*r1234

I5/I4 = r1234 / R5

I5/I4 = R*5.23 / 1*R = 5.23

I5/I4 =  5.23

1.2 = I4+I5           I4=1.2 - I5

I5 =  5.23 * (1.2 - I5)

I5 =  6.276  - 5.23*I5)

6.23 *I5 = 6.276

I5= 1.05 A
