Решить по
нужно найти эквивалентное сопротивление цепи, рассчитать токи и напряжения каждого , а также напряжение на зажимах источника u=e-ir0; составить мощности цепи ри=р+дельтар, определить кпд источника. дано: дано: е=76в,r0=4ом,r1=40,r2=20,r3=60,r4=30,r5=6,r6=18,r7-? нужно,

R1 и R3 соединены параллельно.

R1,3 = (40*60)/(40+60) = 24 Ом.

R2 и R4 соединены параллельно.

R2,4 = (20*30)/(20+30) = 12 Ом.

R1,3,5 = 24 + 6 = 30 Ом.

R2,4,6 = 12 + 18 = 30 Ом.

Сопротивление цепи R1-6 равно 30/2 = 15 Ом.

Общее сопротивление цепи равно 15 + 4 = 19 Ом.

Общий ток I = 76/19 = 4 A.

U = 76 - 4*4 = 60 B.

Мощность цепи P = 60*4 = 240 Вт,

Мощность источника Ри = 76*4 = 304 Вт,

КПД = Р/Ри = 0,7895 ≈ 79 %.

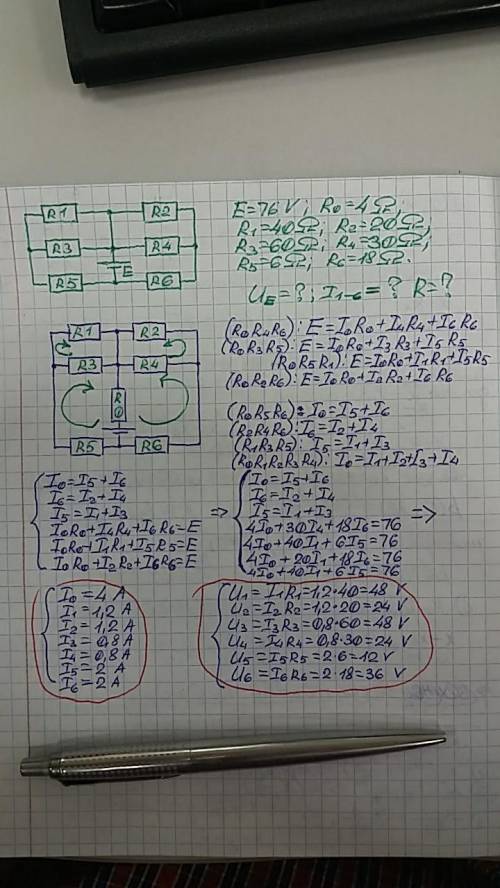

Рассмотрите предложенный вариант, как дополнение к основному решению, ответы обведены красным.
