Объяснение:

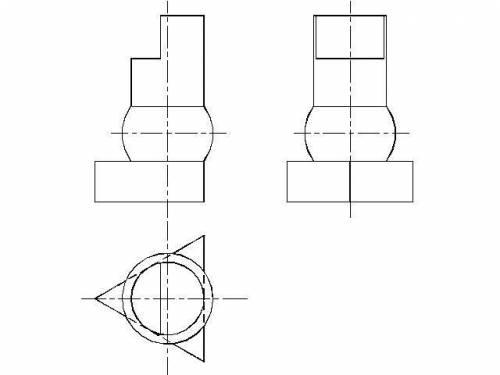

Чертила по размерам первого варианта.

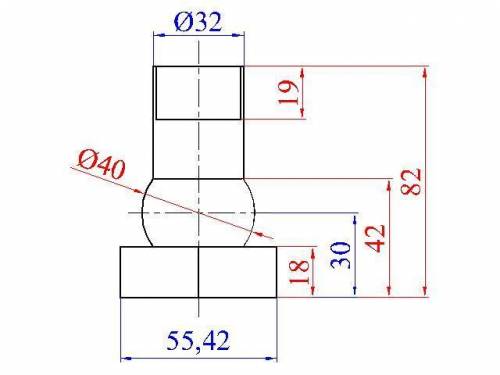

На втором чертеже показан только вид слева с размерами, их наносить на чертеж не нужно - я проставила их для упрощения черчения.
Размеры, выделенные синим цветом, получились при построении.
