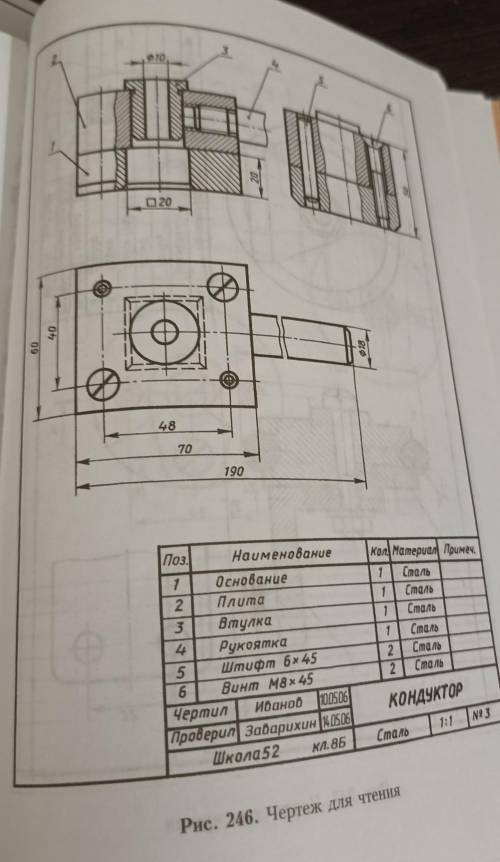

ГРАФИЧЕСКАЯ РАБОТА № 19 Деталирование Выполните по указанию учителя чер- тежи одной-двух деталей (рис. 240, 244, 245, 246, 247, 248). размер hidawDE OU Указания к работе No 19. 1. В соответствии с рекомендациями, 12 данными в & 37, выполните чертежи 45 следующих деталей: 3) рисунок 245, детали 2, 3; (пропорциональный)
Для определения размеров деталей можно воспользовать- ся пропорциональным масштабом (рис. 258). Например, на ри- сунке 254 расстояние между центрами отверстий 45 мм. Откла- дываем эту величину на горизонтальной прямой. Из конца отрезка проводим перпендикуляр. На нем от вершины угла от- кладываем расстояние между центрами отверстий, но взятое с чертежа в книге. Концы отрезков соединяем прямой (на рисунке она показана другим цветом). Чтобы определить размер любого отрезка на данном чертеже, откладываем этот отрезок от вершины на вертикальной стороне уг- ла и проводим линию, параллельную ранее построенной прямой. Она отметит на горизонтальной стороне угла действительную вели- чину определяемого отрезка.

Добрый день! Я готов помочь вам с вашим вопросом о деталировании.

Для начала, давайте рассмотрим рисунок 245. На чертеже изображены детали 2 и 3. Наша задача - выполнить чертежи этих деталей с использованием пропорционального масштаба.

Чтобы определить размеры деталей, мы можем воспользоваться пропорциональным масштабом. Для этого нам понадобится линейка и рисунок с известными размерами.

Давайте посмотрим на рисунок 254. На нем расстояние между центрами отверстий составляет 45 мм. Мы можем отложить это расстояние на горизонтальной прямой на нашем чертеже.

Затем, мы проводим перпендикуляр от конца отрезка на горизонтальной прямой. На этом перпендикуляре откладываем расстояние между центрами отверстий, используя данные с чертежа в книге. Отмечаем концы этих отрезков и соединяем их прямой линией, которую можно нарисовать другим цветом.

Теперь, чтобы определить размеры любого отрезка на данном чертеже, откладываем этот отрезок от вершины на вертикальной стороне угла и проводим линию, параллельную ранее построенной прямой. Такую линию можно назвать линией масштаба. Она отметит на горизонтальной стороне угла реальный размер определяемого отрезка.
