ПЕРВОЕ (1)СКОБА надо сделать по картинке СЛОЖНЫЙ - вопрос №2135342512 от Олежик121314 22.11.2020 09:31

Question

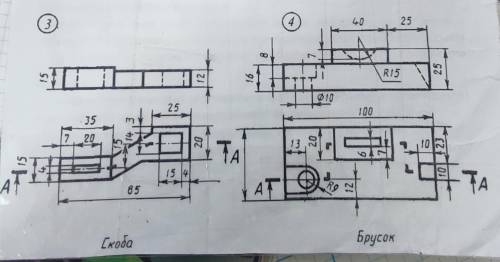

Другие предметы: ПЕРВОЕ (1)СКОБА надо сделать по картинке СЛОЖНЫЙ РАЗРЕЗ. ВТОРОЕ(2)БРУСОК надо сделать наклонное изображение. ПЕРЕЧЕРТИТЬ ВСЕ ДЕТАЛИ КОТОРЫЕ ПОКАЗАНЫ НА КАРТОЧКИ, ПОКАЗАТЬ РАЗРЕЗ, НАНЕСТИ РАЗМЕРЫ

Олежик121314 · Answer

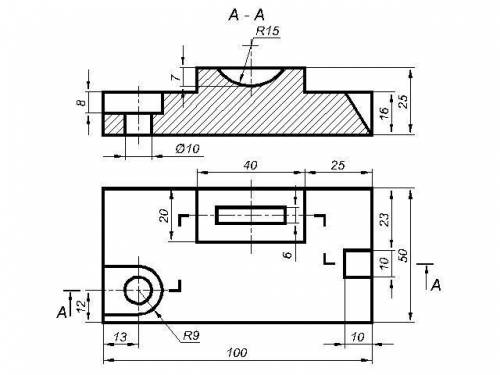

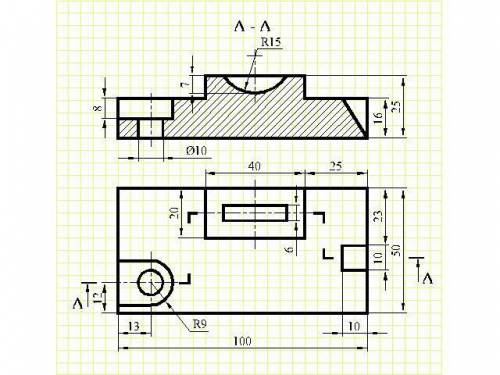

В приложении к ответу я могу добавить только пять чертежей.

Первое задание

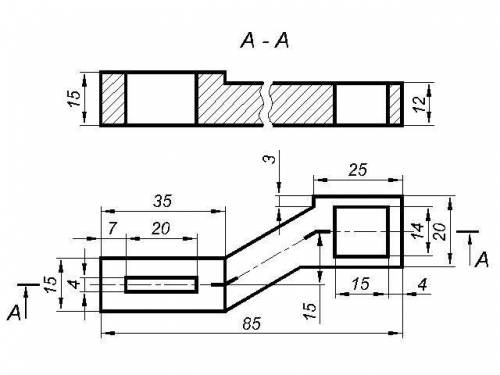

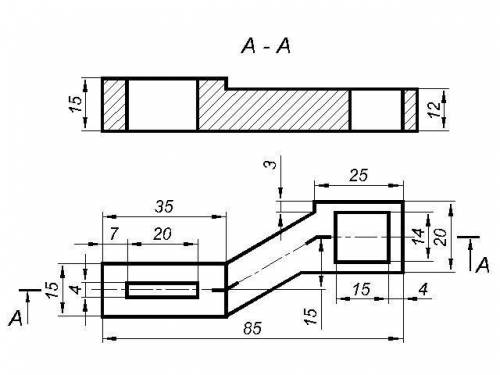

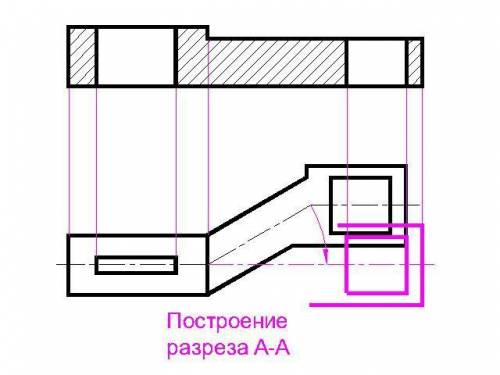

Первый чертеж - если Вы изучали разрыв детали, то можно начертить так, а если НЕТ, то см. второй и третий чертежи.
