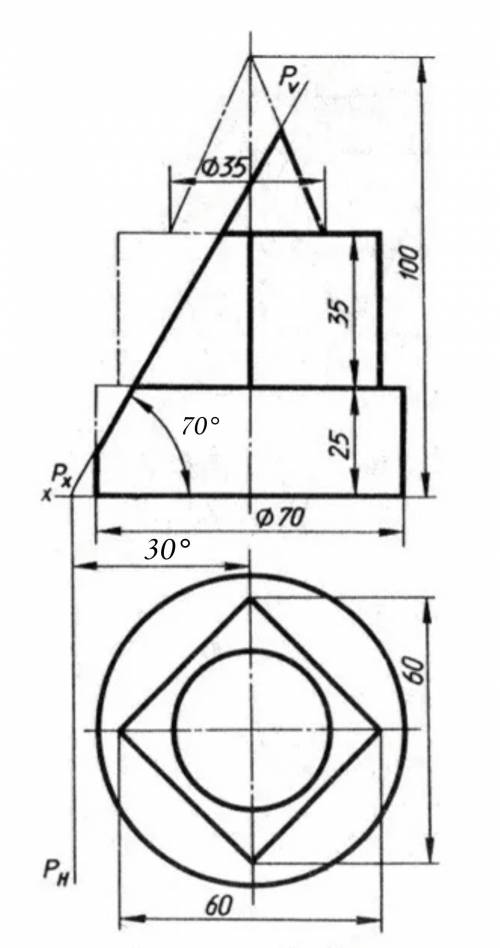

Построение линии среза и натуральной величины сечения модели плоскостью По двум проекциям построить третью проекцию и изометрию. Построить линию среза на проекциях модели. Найти натуральную величину среза. На горизонтальной проекции линия среза не показана.
Добрый день! Сегодня мы рассмотрим вопрос о построении линии среза и натуральной величины сечения модели плоскостью. Для начала разберемся с терминологией.
Линия среза - это линия, которая обозначает место разреза пространственной модели плоскостью среза. Она является границей раздела модели на две части - переднюю и заднюю. Линия среза на проекциях модели может быть изображена в виде штриховой линии, что обозначает ее непрерывность в пространстве.
Натуральная величина среза - это размеры и формы частей модели, образованных после разреза плоскостью среза, в их естественной (нераскрытой) форме.
Итак, для того чтобы построить линию среза, рассмотрим данную модель на двух проекциях, которые нам даны. Первая проекция - это горизонтальная проекция, вторая - это фронтальная проекция.
