1) Необходимо построить вид слева. 2) Выполнить - вопрос №2110194012 от delacourr 29.04.2022 15:26

Question

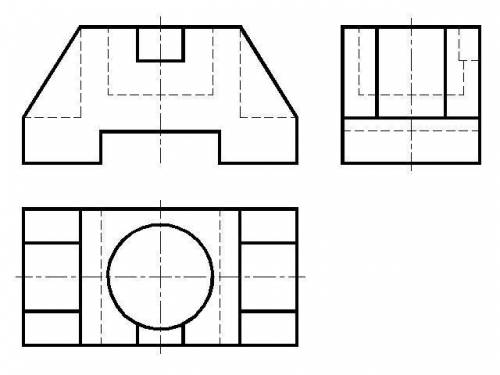

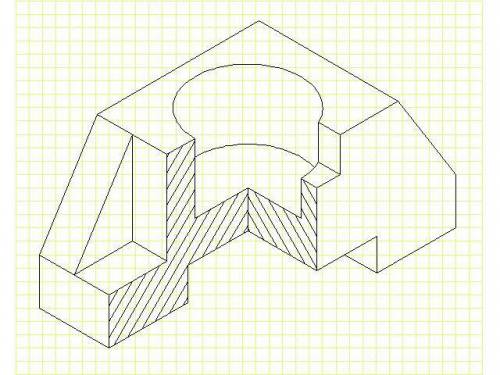

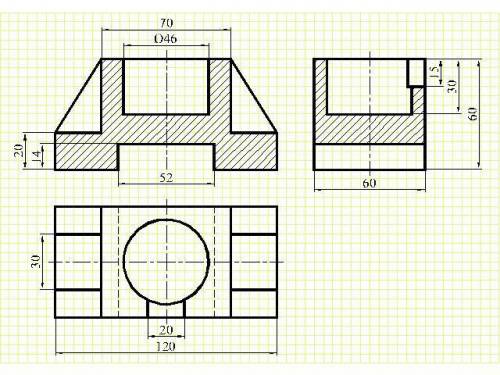

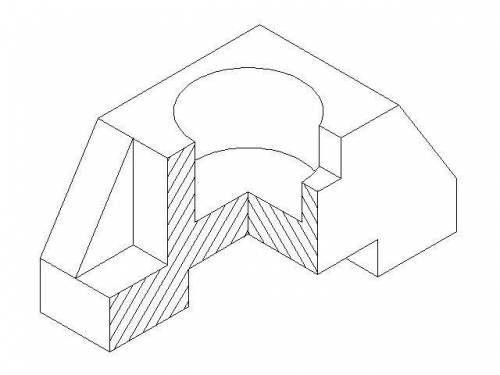

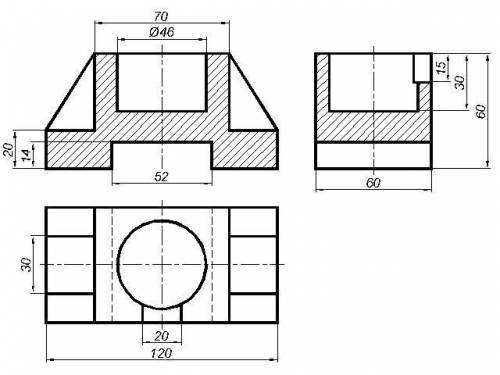

Другие предметы: 1) Необходимо построить вид слева. 2) Выполнить необходимые и достаточные разрезы. 3) Построить изометрическую проекцию детали с вырезом передней левой четверти. 5) Проставить размеры.

delacourr · Answer

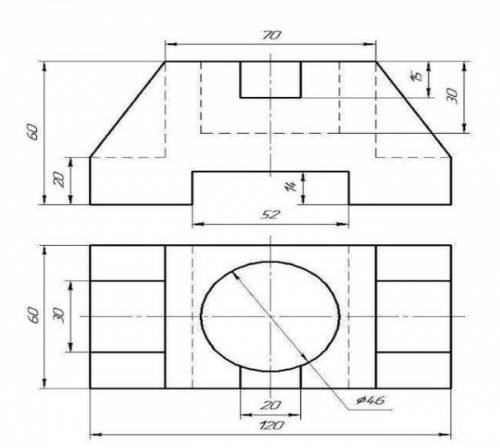

Третий чертеж в приложении - выполнены три вида детали без разрезов....
