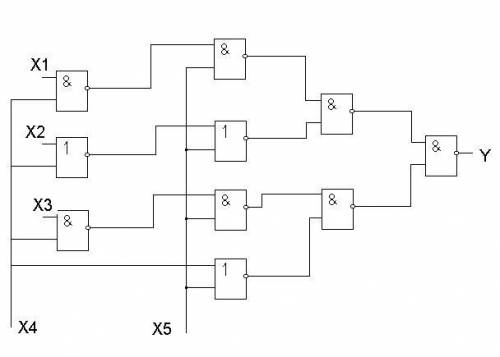

Для решения данной задачи, нужно понять, как работает данная схема и как влияют значения X1, X2, X3, X4 и X5 на выходной сигнал Y.
В данной схеме представлены элементы И-НЕ (AND-NOT). Элемент И-НЕ принимает несколько входных сигналов и выдаёт выходной сигнал, инвертированный по отношению к логическому И. То есть, если на входе присутствуют 1, элемент И-НЕ выдаст на выходе 0, а если на входе нет ни одной 1, элемент И-НЕ выдаст на выходе 1.
Давайте рассмотрим данную схему пошагово, чтобы определить значение сигнала на выходе Y.
1. По условию, задано, что X1 = X2 = X3 = 1. Это значит, что на входе A каждого элемента И-НЕ будет 1.
2. X4 = X5 = 0. Это значит, что на входе B каждого элемента И-НЕ будет 0.
3. Значение A на входах элементов И-НЕ:
- Для первого элемента И-НЕ, значение A = 1 (так как X1 = 1).
- Для второго элемента И-НЕ, значение A = 1 (так как X2 = 1).
- Для третьего элемента И-НЕ, значение A = 1 (так как X3 = 1).
- Для четвёртого элемента И-НЕ, значение A = 1 (так как X3 = 1).
- Для пятого элемента И-НЕ, значение A = 1 (так как X3 = 1).
4. Значение B на входах элементов И-НЕ:
- Для первого элемента И-НЕ, значение B = 0 (так как X4 = 0).
- Для второго элемента И-НЕ, значение B = 0 (так как X5 = 0).
- Для третьего элемента И-НЕ, значение B = 0 (так как X5 = 0).
- Для четвёртого элемента И-НЕ, значение B = 0 (так как X5 = 0).
- Для пятого элемента И-НЕ, значение B = 0 (так как X5 = 0).
5. Теперь, рассмотрим каждый элемент И-НЕ по отдельности:
- Первый элемент И-НЕ имеет на входе A = 1 и B = 0. Получаем на выходе C1 = 0.
- Второй элемент И-НЕ имеет на входе A = 1 и B = 0. Получаем на выходе C2 = 0.
- Третий элемент И-НЕ имеет на входе A = 1 и B = 0. Получаем на выходе C3 = 0.
- Четвёртый элемент И-НЕ имеет на входе A = 1 и B = 0. Получаем на выходе C4 = 0.
- Пятый элемент И-НЕ имеет на входе A = 1 и B = 0. Получаем на выходе C5 = 0.
6. Теперь, найдём значение сигнала на выходе Y. Для этого, подсоединим выходы каждого элемента И-НЕ к входу элемента И (AND).
- Входы элемента И имеют значения C1 = 0, C2 = 0, C3 = 0, C4 = 0 и C5 = 0.
- Элемент И работает по принципу логического И. То есть, если на всех его входах присутствуют 1, то на выходе будет 1.
- Но, так как на всех входах элемента И находится 0, то на выходе элемента И будет 0.
7. Значение сигнала на выходе Y равно 0.
Таким образом, при значениях X1 = X2 = X3 = 1 и X4 = X5 = 0, сигнал на выходе Y будет равен 0.
