7. Разрез следовало бы соединить с видом по оси симметрии - 2 (над осью симметрии начертить вид, а под осью оставить разрез)
8. Местный разрез - 3 (на виде сверху)
9. Отверстия условно повернуты до положения секущей плоскости - 4 (на главном виде нижние отверстия повернуты - правильное расположение видно на разрезе Б-Б)

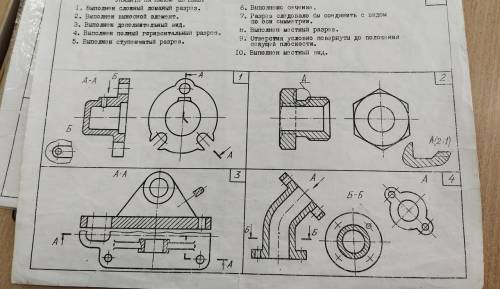

Объяснение:
1. Сложный ломаный разрез - 1 А-А
2. Выносной элемент - 2 А
3. Дополнительный вид - 4 А
4. Полный горизонтальный разрез - 4 Б-Б
5. Ступенчатый разрез - 3 А-А
6. Сечение - 3 (выносное без обозначения)
7. Разрез следовало бы соединить с видом по оси симметрии - 2 (над осью симметрии начертить вид, а под осью оставить разрез)
8. Местный разрез - 3 (на виде сверху)
9. Отверстия условно повернуты до положения секущей плоскости - 4 (на главном виде нижние отверстия повернуты - правильное расположение видно на разрезе Б-Б)
10. Местный вид - 1 Б
