Вармант 2 Задание: По аксонометрическим чертежам - вопрос №210318282 от СашаЩербина 16.12.2021 10:34

Question

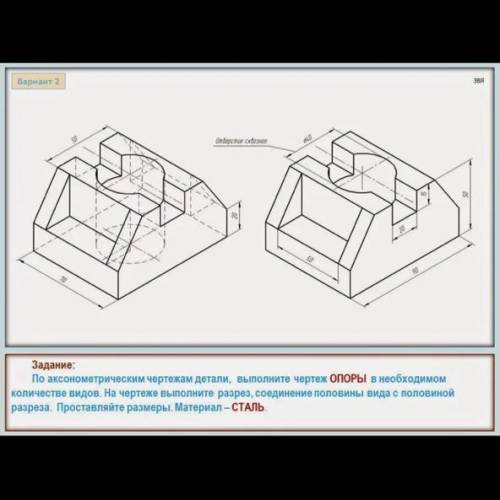

Другие предметы: Вармант 2 Задание: По аксонометрическим чертежам детали, выполните чертеж ОПОРЫ в необходимом вида с половиной количестве видов. На чертеже выполните разрез, соединение полов разреза. Проставляйте размеры Материал - СТАЛЬ Найти Перевести

СашаЩербина · Answer

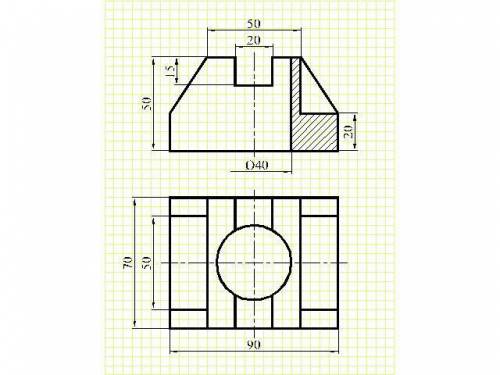

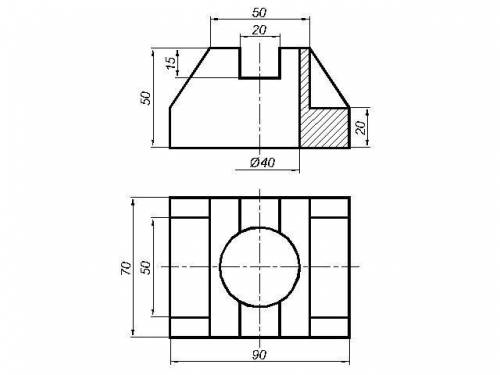

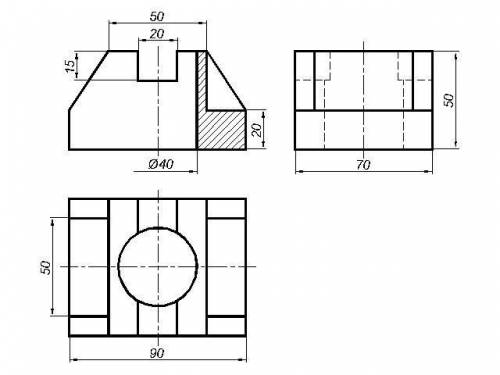

Объяснение:Для этой детали достаточно начертить два вида (спереди и сверху).На втором чертеже, на всякий случай, начертила и вид слева....
