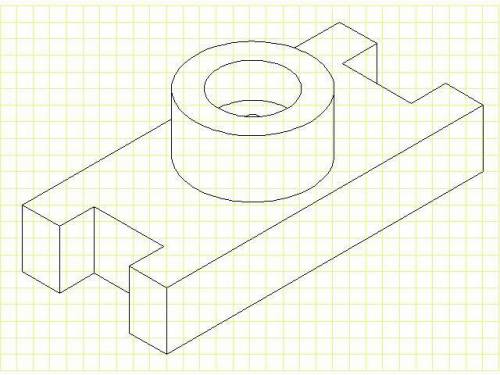

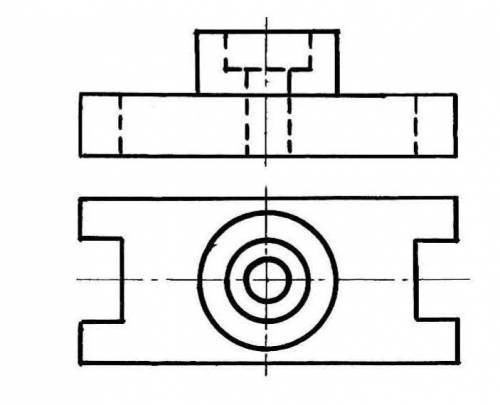

Дан эскиз детали. Постройте чертеж детали по своим размерам, применив целесообразный разрез. Постройте технический рисунок данной детали или изометрическое изображение.

Объяснение:

Выполнен фронтальный разрез.

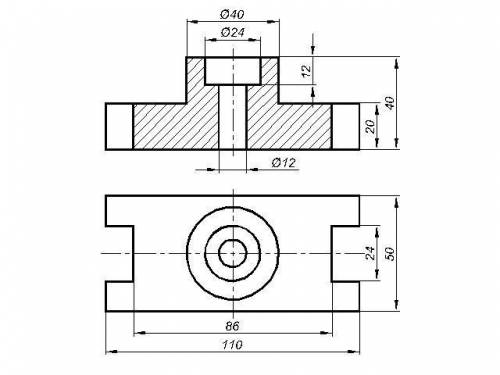

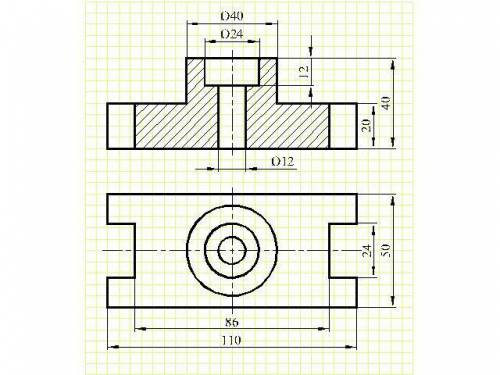

Первый чертеж - два вида детали (для этой детали достаточно).

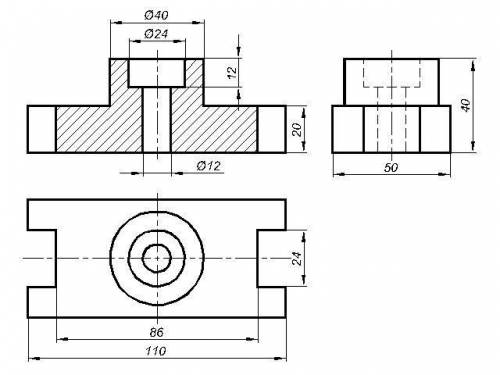

Второй чертеж - три вида. На всякий случай, начертила вид слева.

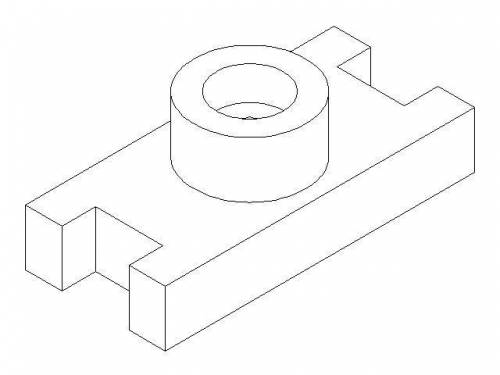

Третий чертеж - изометрия.
