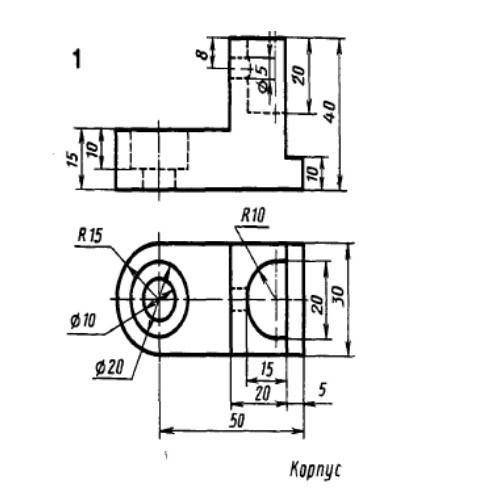

1. Выполнить фронтальный разрез, при необходимости обозначить его. (См. Приложение №1) Нанести размеры. Краткие пояснения к заданию. Лист располагаем согласно ГОСТа. Алгоритм выполнения задания: Выделите рабочее поле чертежа: начертите рамку и верхнюю границу штампа основной надписи (185х55). Продумайте правильную компоновку чертежа исходя из количества изображений. Проясните внутреннее строение: пазы, отверстия, рёбра жёсткости и т.п. Перечертите главный вид и вид сверху. Постройте фронтальный разрез. 6 . Проставьте размеры. Заполните основную надпись.
