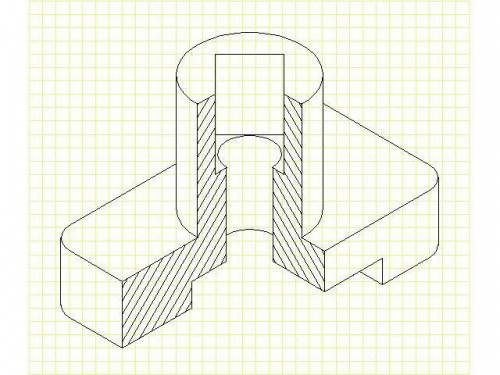

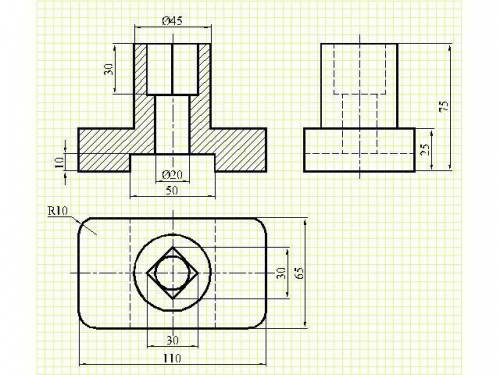

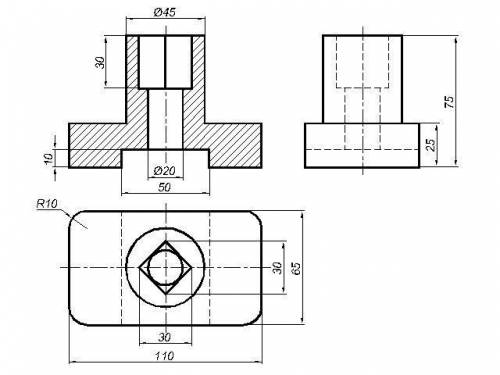

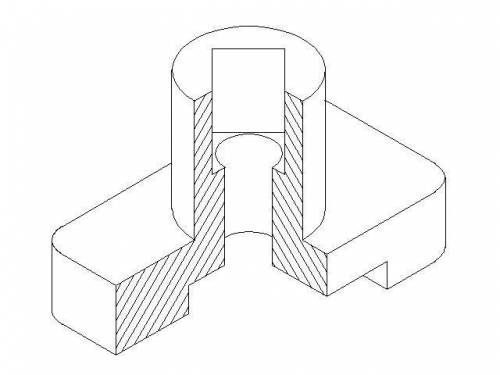

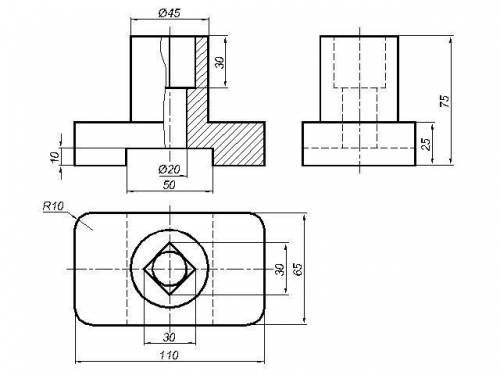

1) Начертить модель в трёх видах и в прямоугольной изометрии (с вырезом 1/4 части). 2) Выполнить необходимые разрезы, проставить размеры. Основание модели- прямоугольная призма высотой 25 мм (вдоль оси Z), шириной 65 мм (вдоль оси Y), длиной 110 мм (вдоль оси X). На виде сверху выполнены сопряжения боковых граней призмы радиусом 10 мм. Снизу, посередине в призме параллельно оси Y выполнен сквозной прямоугольный паз высотой 10 мм и шириной 50 мм. Посередине верхнего основания призмы стоит прямой цилиндр диаметром 45 мм и высотой 50 мм с квадратным отверстием, диагонали оснований которого равны 30 мм и направлены параллельно осям X и Y. Отверстие имеет глубину 30 мм от верхнего основания цилиндра и переходит в сквозное (вдоль модели) цилиндрическое отверстие диаметром 20 мм.
Объяснение:
++++++++++++++++++++++++++
