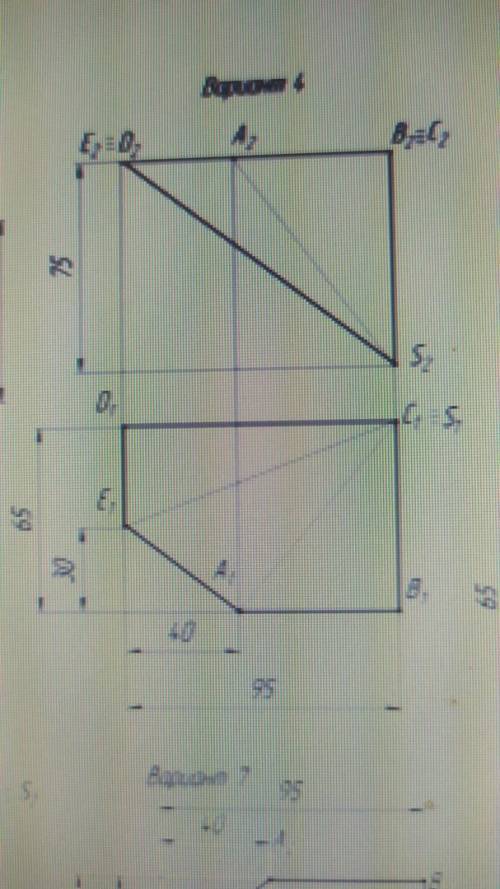

( ВЫРУЧАЙТЕ ЛЮДИ)Задача 2. По заданным видам спереди и сверху пирамиды, построить вид слева и изометрическую проекцию. Провести анализ положений ребер и граней по отношению к плоскостям проекций. Определить видимость и нанести размеры. Образец выполнения представлен на рис.7, а варианты заданий на рис.8, 9, 10.(ВАРИАНТ 4, 1 КАРТИНКА ОБРАЗЕЦ)
Здравствуй, ученик! Спасибо за вопрос. Давай разберемся с задачей, которую ты задал.
Задача состоит в построении виду слева и изометрической проекции пирамиды по заданным видам спереди и сверху.

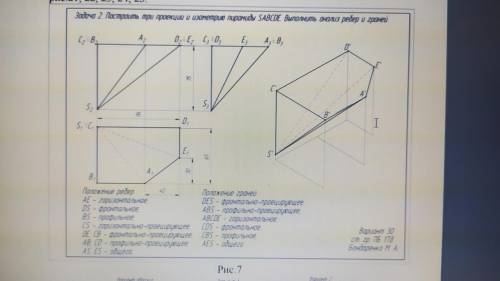

1. Для начала рассмотрим вид спереди. Посмотрим на образец выполнения на рисунке 7. Как ты видишь, изображение пирамиды на этом рисунке имеет форму прямоугольного треугольника с вытянутым основанием. Чтобы построить такое же изображение, мы должны учесть следующие моменты:
- Построим основание пирамиды, которое будет прямоугольным треугольником. Для этого используем заданную информацию о видах спереди и сверху. Основание имеет форму прямоугольного треугольника, поэтому можем использовать эти данные для построения.
- Найдем высоту пирамиды. Для этого обратимся к изображению сверху и найдем высоту пирамиды, проведя линию из вершины пирамиды до основания.
- Нанесем размеры. После построения основания и определения высоты пирамиды, нанесем размеры основания и высоты.
Теперь перейдем к изометрической проекции. Это проекция пирамиды на плоскость так, чтобы все ее стороны были видны и сохранено все пространство. Для этого выполним следующие шаги:
- Найдем высоту пирамиды и нанесем ее на изометрическую проекцию.
- Продолжим исходные ребра и грани из вида спереди до тех пор, пока они не пересекутся с высотой пирамиды на изометрической проекции.
- Нанесем размеры на изометрическую проекцию по полученным данным.
Таким образом, мы построим вид слева и изометрическую проекцию пирамиды и нанесем на них размеры.
Надеюсь, эти пошаговые инструкции помогут тебе понять, как решить данную задачу. Если у тебя остались дополнительные вопросы, не стесняйся задавать их!
